组态画面 |

|
组态画面 |
|
组态对象：包括基本组态对象，windows控件、ActiveX控件、图元等。
组态画面：指现场中使用的构成现场监控界面的画面，组态画面有不同的组态对象以及相应的脚本构成。
组态画面管理：对项目中的组态画面进行统一的管理。
组态画面的权限管理：不同的组态画面可以进行不同的授权，用以控制不同的用户打开画面的权限。画面权限配置参见画面安全区配置 。
本章节主要介绍组态画面的集中管理，组态画面的编辑参见组态系统介绍 。
“组态画面”的打开位置如下：
包括如下内容：
u导入画面
u新建画面
u编辑画面
u修改属性
u删除画面
u部署画面
u画面过滤
u刷新
u更新图元
双击菜单树中的“图库管理”，打开“图库管理”界面如下图：
1.点击“导入画面”按钮，弹出“打开”界面，如下图：
2.选择需要导入的组态画面文件（.bsp）后，点击“打开”按钮，完成画面导入操作。
注意：可以同时选中多个文件一同导入。
3.导入的画面会显示在“组态画面集中管理”界面的列表中。
注意：画面可以导入到组态画面根目录中，也可以导入到各子文件夹中，但同一个组态画面只能导入一次（不管是否在同一级目录）。否则会提示导入错误。
4.导入画面读取bsp描述并导入进来，并可根据描述进行过滤，过滤方法详见画面过滤。

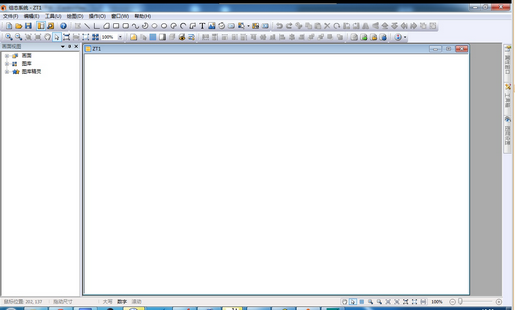

1.点击“新建画面”按钮，弹出“组态编辑器”，如下图：
2.保存画面后，完成组态画面新建。
注意：画面名称长度最长不能超过31字节（包括后缀.bsp）
注意：此处只是完成了组态画面文件（.bsp）的创建，但该组态画面文件并没有添加到“组态画面集中管理”中，需要通过上一步的“导入画面”操作才能添加到组态画面集中管理中。
3.组态画面创建完毕后的其他操作详见组态系统介绍 。

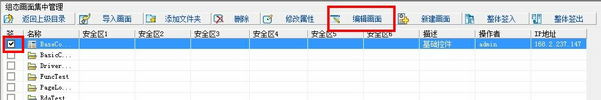

1.勾选“签出”列中的复选框（或点击“整体签出”），如下图所示：
注意：只有处于“签出”状态的组态画面才可以进行编辑操作。

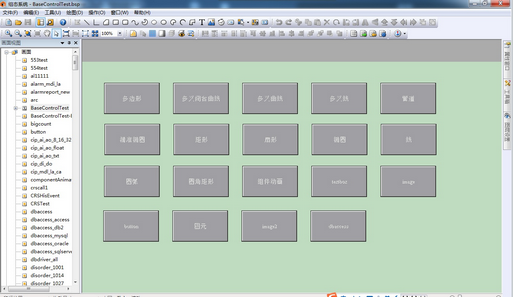

2.点击“编辑画面”按钮，弹出“组态编辑器”，并使刚签出的组态画面处于打开状态。如下图所示：
3.在组态编辑器中对该组态画面进行编辑，具体操作参见组态系统介绍。
4.组态画面编辑完毕并保存后，取消勾选“签出”列中的复选框（或点击“整体签入”），完成对组态画面的编辑和保存。
1.勾选“签出”列中的复选框（或点击“整体签出”），如下图所示：
注意：只有处于“签出”状态的组态画面才可以进行修改属性操作。

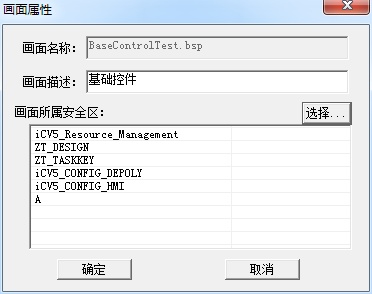

2.点击“修改属性”按钮，弹出“画面属性”界面。如下图所示：.
3.可以修改画面描述和画面所属安全区。修改完毕后，点击确定按钮。取消勾选“签出”列中的复选框（或点击“整体签入”），完成对组态画面的修改。

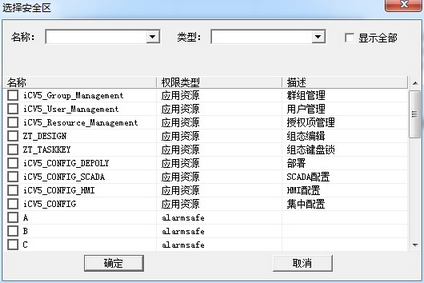

2.点击“选择”按钮，弹出“选择安全区”界面，如下图：
列表中列出了所有可以进行授权的授权项，包括自定义授权项和系统授权项（权限类型为应用资源的为系统授权项），自定义授权项的配置参见授权项管理 。
3.勾选需要进行授权资源，点击“确定”按钮，所选的安全区会显示在“画面所属安全区”列表中，如下图：

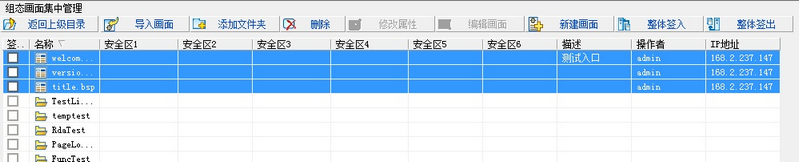

1.选中组态画面集中管理界面列表中的记录，如下图：
注意：可以同时选中多条记录。
2.点击“删除”按钮，完成组态画面删除操作。
注意：删除文件时，该文件必须不处于签出状态，否则会删除失败。
注意：此处的删除操作，只是删除组态管理中的记录，并没有删除对应的物理文件。
方法一：
只要对iCentroView工程进行部署，就会将HMI中配置的组态画面发送到对应的客户端中。
❖HMI配置参见HMI总览配置 。
❖部署参见部署 。图库文件将会部署到iCentroView工程目录的ZT文件夹下。
方法二：

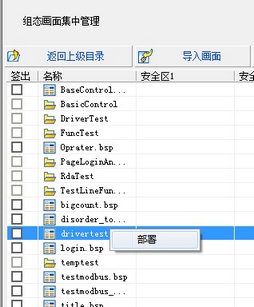

1.选中需要部署的一个或多个页面，点击右键，右键菜单显示“部署”选项，如下图：
2.点击部署按钮，系统弹出对话框，如下图：
3.点击确定，开始部署，部署成功系统显示提示信息。

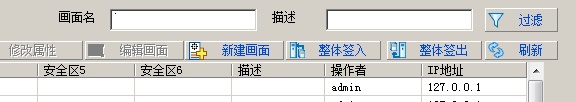

在组态画面集中管理界面的右上角的画面过滤输入框中输入“画面名称”或者“画面描述”，点击过滤按钮，在列表中显示符合查询条件的记录
❖不输入查询信息，点击查询按钮，查询结果为所有页面
❖支持中英文
❖大小写敏感
❖过滤时，“画面名”和“描述”是或的关系，画面名和描述同时设置了查询条件，也可以进行过滤。例如：系统中的很多画面名类似，可以通过增加描述的查询条件，来精确查找到所需要的画面。
❖画面描述的修改：
⟡方法一：点击画面集中管理界面中的“修改属性”按钮，打开修改画面属性的对话框，修改好画面描述后，在画面集中管理中，挂面描述即时生效。
⟡方法二：在组态编辑态中，打开画面，右键选择画面的“属性”，在“画面描述”中修改，此时修改的画面描述属性，在画面重新导入“画面集中管理”界面时生效。
当其他用户签出之后，点击组态画面集中管理界面的右上角的“刷新”按钮，可以看到签出者和配置客户端的ip地址。

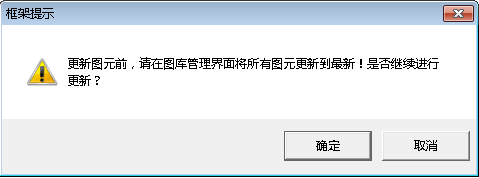

当其他用户签出之后，点击组态画面集中管理界面的右上角的“更新图元”按钮，会弹出提示信息如下:
如果在图库界面将所有图元更新到最新，点击确定，更新画面中的图元。
