redis驱动icv的后台服务以及驱动记录了一些状态，比如服务和的启动时刻、当前状态，驱动的最近一次配置修改时间、各个设备的当前状态等，通过redis驱动，可以利用icv的变量监控scada系统的各项状态。目前支持icv所有的后台服务，以及新驱动框架实现的所有驱动，包括：modbus、cvrdadriver、dbdriver、icgdrvier、s7api、s7fwdriver、104、codesys、melsec、rdadriver、snmp2、SiemensS7Drv以及IEEE1888Drv。另外也支持查询老版本的IOMBTCP驱动状态。
主要包含以下步骤：
1.首先，需要配置好相应的SCADA节点。

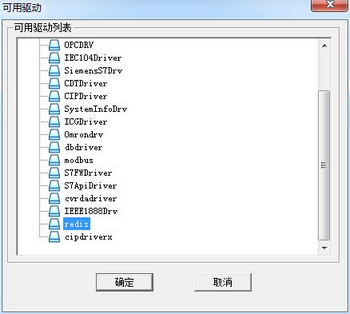

2.双击SCADA节点下的驱动配置，进入驱动配置页面，在页面的左上方，可以看到“添加驱动”的按钮，点击添加驱动，弹出可用驱动的选择对话框，在可用驱动列表中，选择redis驱动所对应的“redis”，然后单击确定。
驱动配置类似midvar，只需在scadaq驱动配置中添加redis驱动后，即可进行变量配置。
新建TXT变量，驱动名配置为“redis”，无须设备名，只需配置设备地址即可。

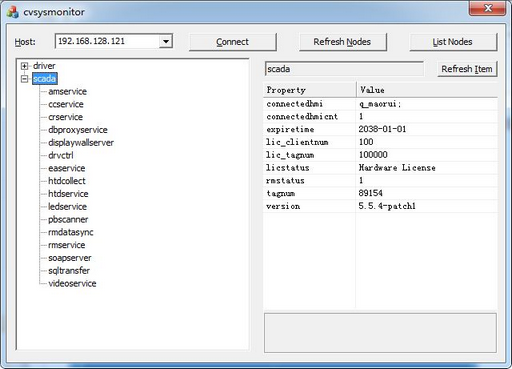

设备地址的可取值范围可使用icv安装自带的工具cvsysmonitor查询（iCertroView/executable下可找到）。如下图：
❖SCADA
可利用redis获取到的SCADA状态项包括：
每个property的值可通过将设备地址配置为scada#propertyname获得，比如scada#connectedhmi。
⟡connectedhmi：与该scada关联的hmi名字，多个hmi以分号分隔。
⟡connectedhmicnt：关联的hmi个数；expiretime为许可证过期时间。
⟡lic_clientnum：许可证规定的用户数上限；lic_tagnum为许可证规定的I/O点数上限。
⟡licstatus：许可证状态。
⟡rmstatus：冗余状态，1活动节点，0非活动节点。
⟡tagnum：当前I/O数目。
⟡version：iCV软件版本。
❖服务
可利用redis获取到的后台服务状态项包括：
每个property的值可通过将设备地址配置为scada#servicename#propertyname获得。比如，amservice的启动时间，可通过将设备地址配置为scada#amservice#starttime获得。
⟡starttime：服务启动时刻。
⟡status：服务状态，格式为‘状态值;时间戳’，状态值表示的是服务初始化的结果，0代表success，非零值为iCV定义的错误码，详细可见错误码列表。
❖驱动
可利用redis获取到的驱动状态项包括：
每个property的值可通过将设备地址配置为driver#drivername#propertyname获得。比如，modbus驱动配置的最近一次修改时间，可通过将设备地址配置为driver#modbus#lastcfgmodifiedtime获得。
⟡starttime：驱动启动时刻。
⟡lastcfgmodifiedtime：驱动配置上次修改时间。
⟡status：驱动状态，格式为‘状态值;时间戳’，0代表success，非零正值为iCV定义的错误码，详细可见错误码列表，-1代表驱动未启动。其中非零正值会在驱动加载配置文件、加载dll发生错误时产生。
❖驱动下的设备状态
可利用redis获得的驱动下设备状态项包括：
每个property的值可通过将设备地址配置为driver#drivername#devicename#propertyname获得。

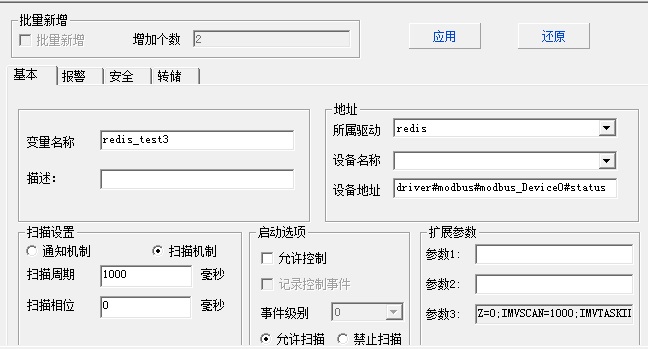

例如下图：modbus驱动的一个名为modbus_Device0设备的status值，可通过将设备地址配置为driver#modbus#modbus_Device0#status获得。
⟡status：驱动设备状态，格式为‘状态值;时间戳’，0代表success，非零正值为iCV定义的错误码，详细可见错误码列表，-1代表驱动未启动。其中非零正值会在设备连接、发送数据发生错误时产生。
