功能明细 > 数据接口 > iHD OPCUA SERVER

实时数据库V3.7.5版本开始提供OPCUA Server数据发布功能，OPCUA数据发布服务hdopcua可将实时数据库中的tag点，以OPCUA方式发布。从3.9.6开始，Opcua 采用分布式发布，配置方式与以前版本有区别，以前版本

当前版本

OPCUA服务配置工具是用来配置OPCUA服务相关属性的工具。它可以与不同iHyperDB服务器连接，配置对应服务器的OPCUA服务。同时也可以配置每个OPCUA服务需要发布点的Tag点，以及OPCUA服务的一些属性。在本地OPCUA服务配置页面里，选择事先添加好的OPCUA服务并保存为本地OPCUA服务，最后安装、启动OPCUA服务开始发布数据。

1 启动OpcUA服务配置

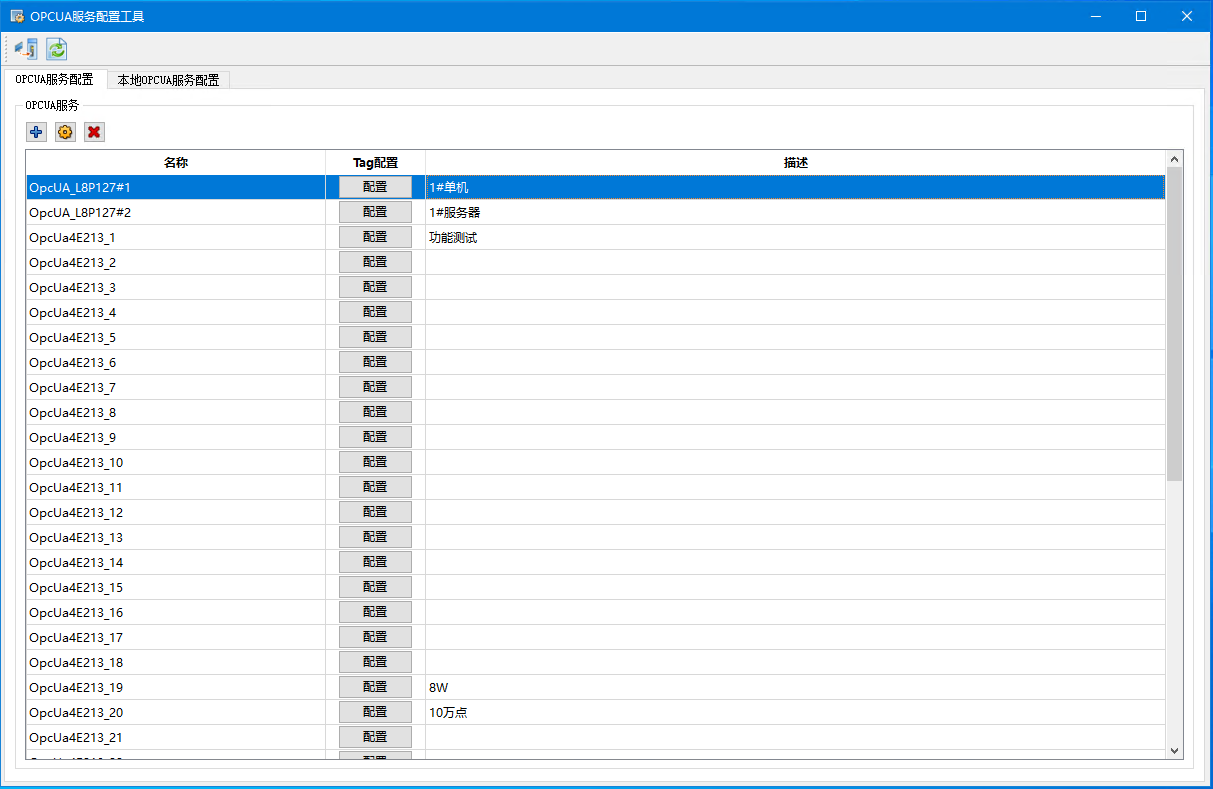

安装iHyperDB 客户端后，可以从菜单链接中打开OpcUA服务配置工具

opcua配置-1

界面介绍

✓OPCUA服务列表：列表中罗列出属于某一个服务器的所有OPCUA服务名称及其描述。列表上方有三个按钮，分别为添加，修改和删除。

上述展示信息中分为展示状态和编辑状态。展示状态时，设备列表上方添加按钮可用，修改，删除按钮不可用。选中一个OPCUA服务后，变为编辑状态时，添加，修改，删除按钮都可用，可以修改选中OPCUA服务描述。

2 添加OPCUA服务

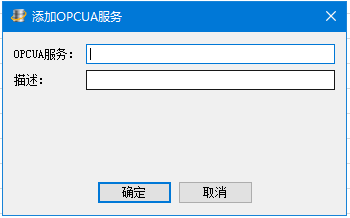

单击OPCUA服务列表上方的“添加OPCUA服务”按钮，弹出如下界面。填写OPCUA服务名和描述信息。单击确定按钮。成功则在OPCUA服务列表中添加这个OPCUA服务

opcua配置-2

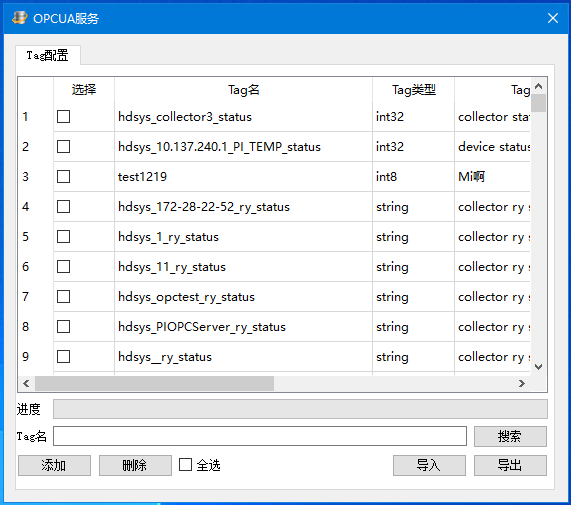

点击列表中Tag配置列中该服务的配置按钮弹出Tag配置界面,可以配置该服务要发布的Tag，点击“添加”进行加点，选中后在列表中有显示表示已经添加到OPCUA服务中。勾选需要删除的Tag点，点击“删除”进行删点，从OPCUA服务器删除需要发布的Tag点。“导入”按钮可以从Excel表格批量导入OPUA服务需要发布的Tag点。“导出”按钮可以保存OPCUA服务发布的Tag点到Excel文件，导出时选择需要导出的文件夹，选中后会自动生成OPCUA服务名的Excel文件，例如OPCUA服务名是test2，导出的Excel文件是test2.xlsx。可以通过Tag名搜索已经添加到发布列表中的Tag点，勾选“全选”核选框可以选中列表中所有项。

opcua配置-5

3 修改OPCUA服务

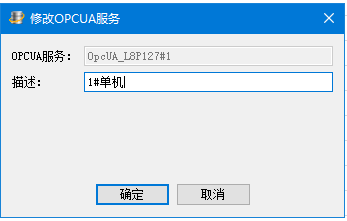

单击选中一个OPCUA服务，单击OPCUA服务列表上方的“修改OPCUA服务”按钮，弹出如下界面。填写描述信息。单击确定按钮。成功则在OPCUA服务列表中更新这个OPCUA服务。

opcua配置-3

4 删除OPCUA服务

单击选中一个OPCUA服务，单击OPCUA服务列表上方的“删除OPCUA服务”按钮，弹出确认是否删除菜单，单击确认后删除这个OPCUA服务，同时从列表中删除。单击“取消”则不删除。

5 本地OPCUA服务配置

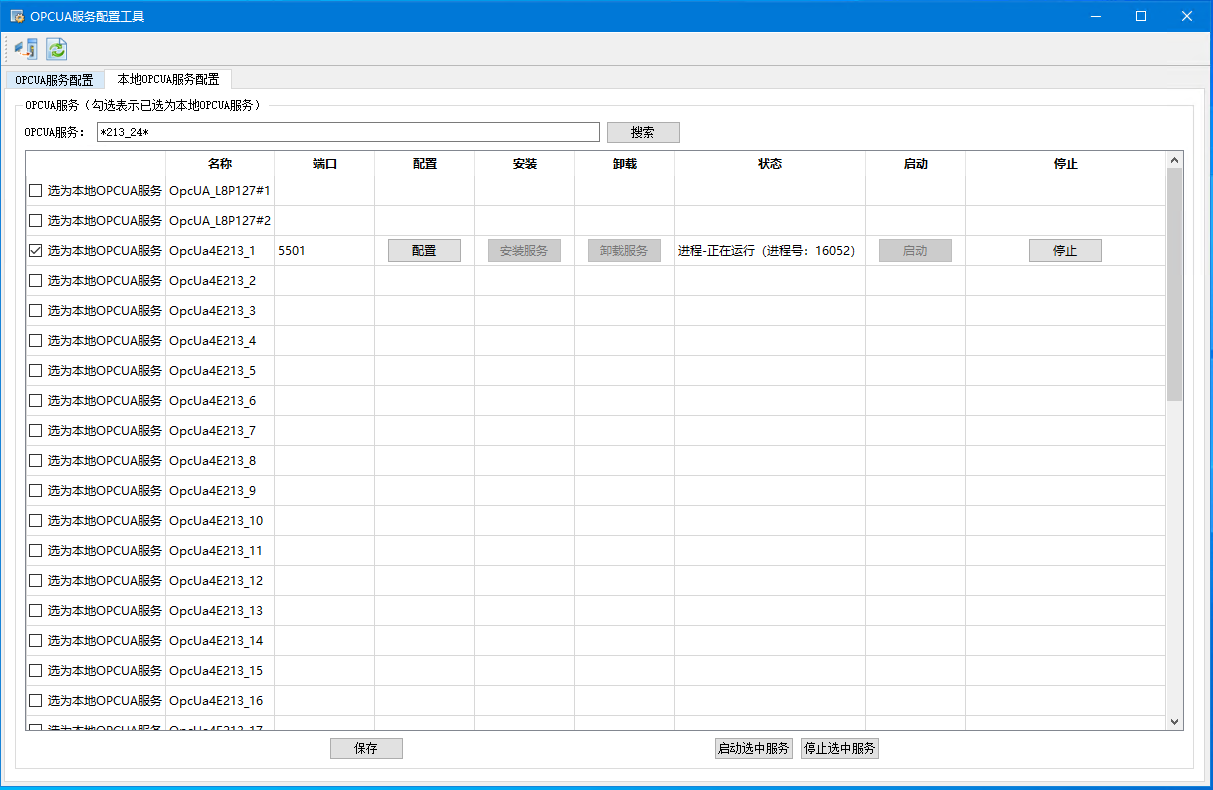

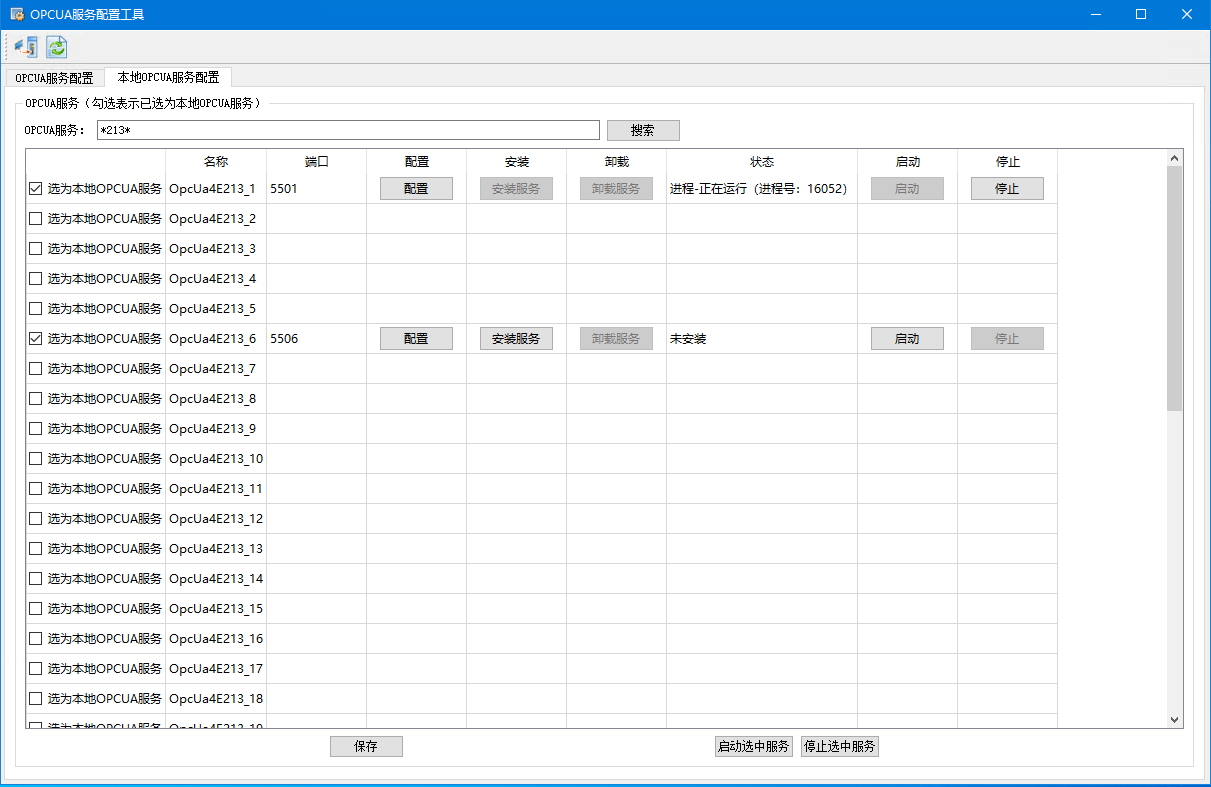

在本地OPCUA服务配置界面中，勾选需保存为本地OPCUA服务的项，点击下方的保存按钮，成功后可以配置本地服务相关属性，同时集成了安装服务和启动服务的功能。

opcua配置-4

注意:

由于配置工具中OPCUA服务配置信息改变后不会通知采集端配置更新。故在配置采集端时建议先点本地的刷新按钮，再进行后续操作，避免不必要的错误。

6 OPCUA本地属性配置

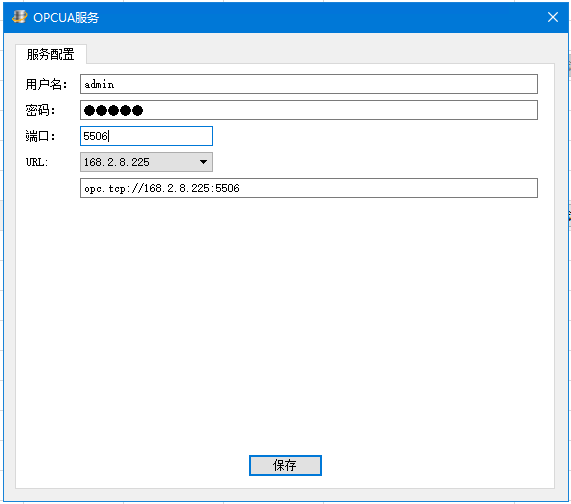

选为本地OPCUA服务后，点击列表中该服务的配置列中“配置”按钮，弹出服务配置界面，服务配置界面可以配置连接iHyperDB数据库的用户名，密码和OPCUA服务的端口，点击“保存”保存配置到本地配置文件。URL栏可以选择不同本地IP地址，根据选中IP显示OPCUA服务的地址，方便用户获取OPCUA服务地址。

opcua配置-6

7 选择/取消选择本地OPCUA服务

勾选/取消勾选“选为本地OPCUA服务”的复选框，勾选表示需要存为本地OPCUA服务，没有勾选表示不存到本地，点击最下方的“保存”按钮保存配置到本地配置文件。

8 搜索OPCUA服务

启动后系统自动将全部OPCUA下载到列表中。如果已经被选为本地Opcua的，第一列显示已勾选，端口，配置，安装卸载服务，启动停止按钮和服务状态有显示,可以使用搜索功能查询指定的OPCUA 服务。

opcua配置-7

9 其他

Excel导入/导出格式：

Tag名

tag_1

tag_2

tag1

tag2

目前hdOpcuaServer支持的tag点类型

tag类型	是否支持
普通点	是
计算点	是
统计点	是

10 连接OPCua 服务

在本地客户端完成服务配置后，在配置页面会自动生成OPC服务的URL连接地址；

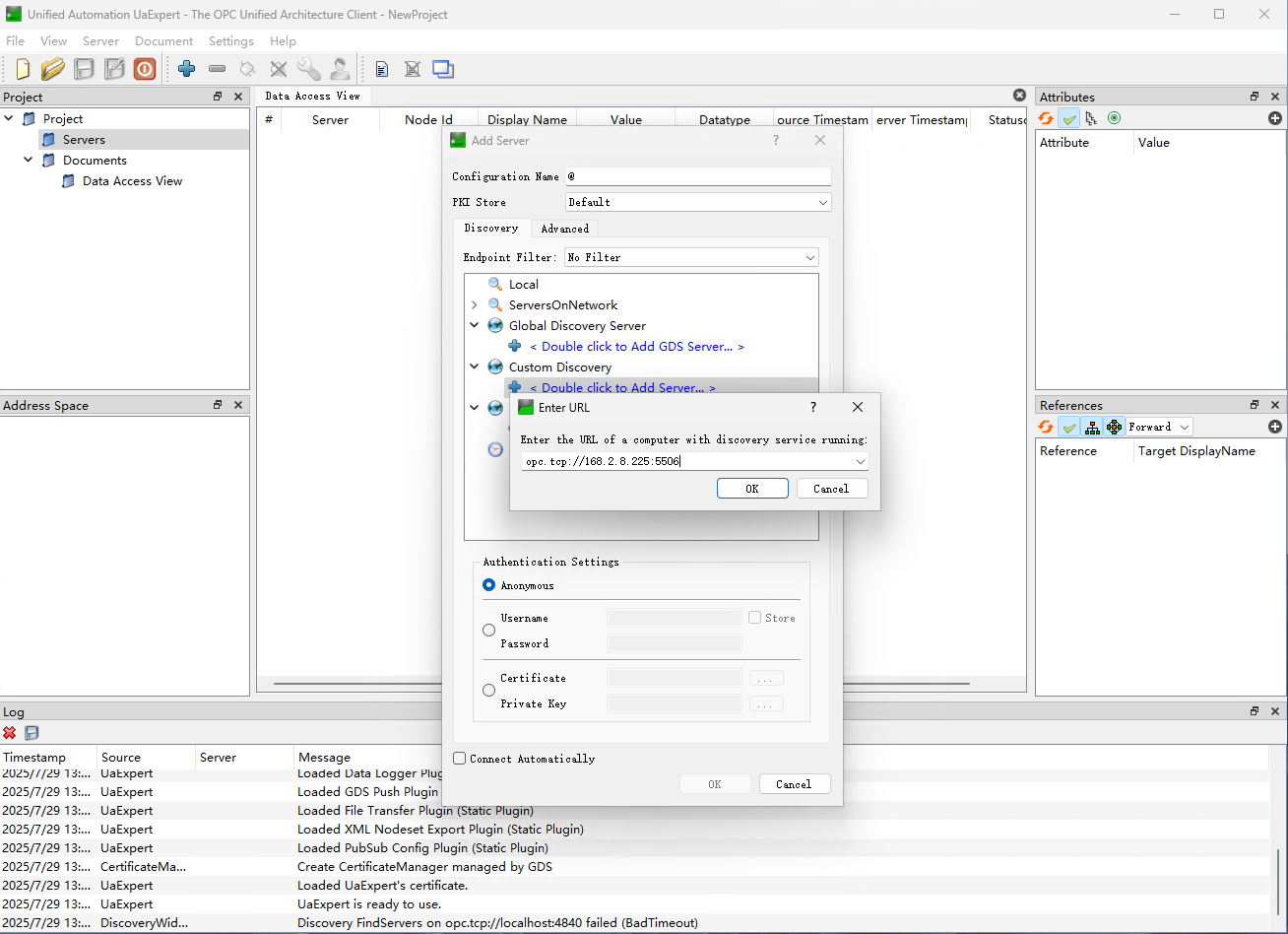

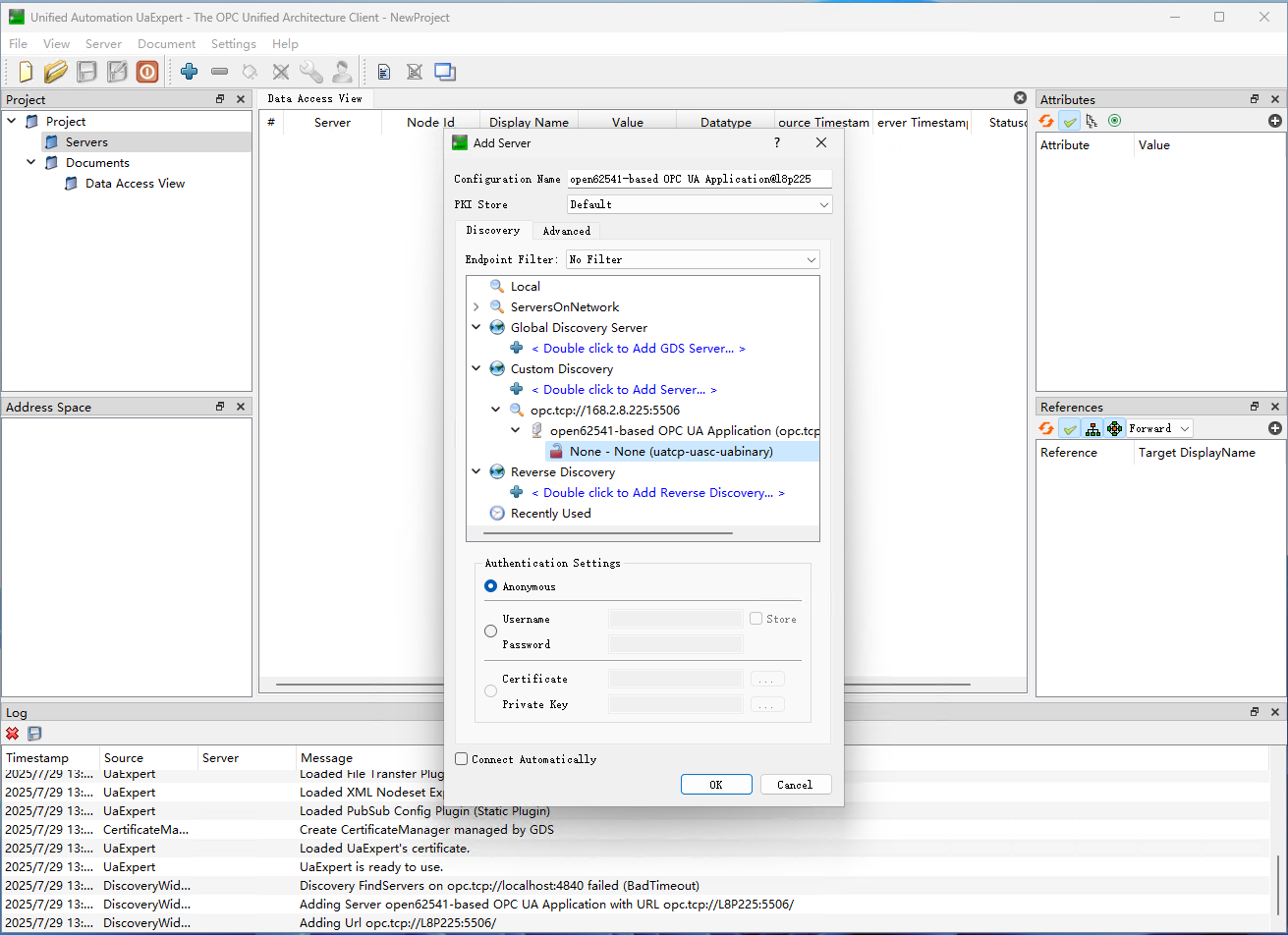

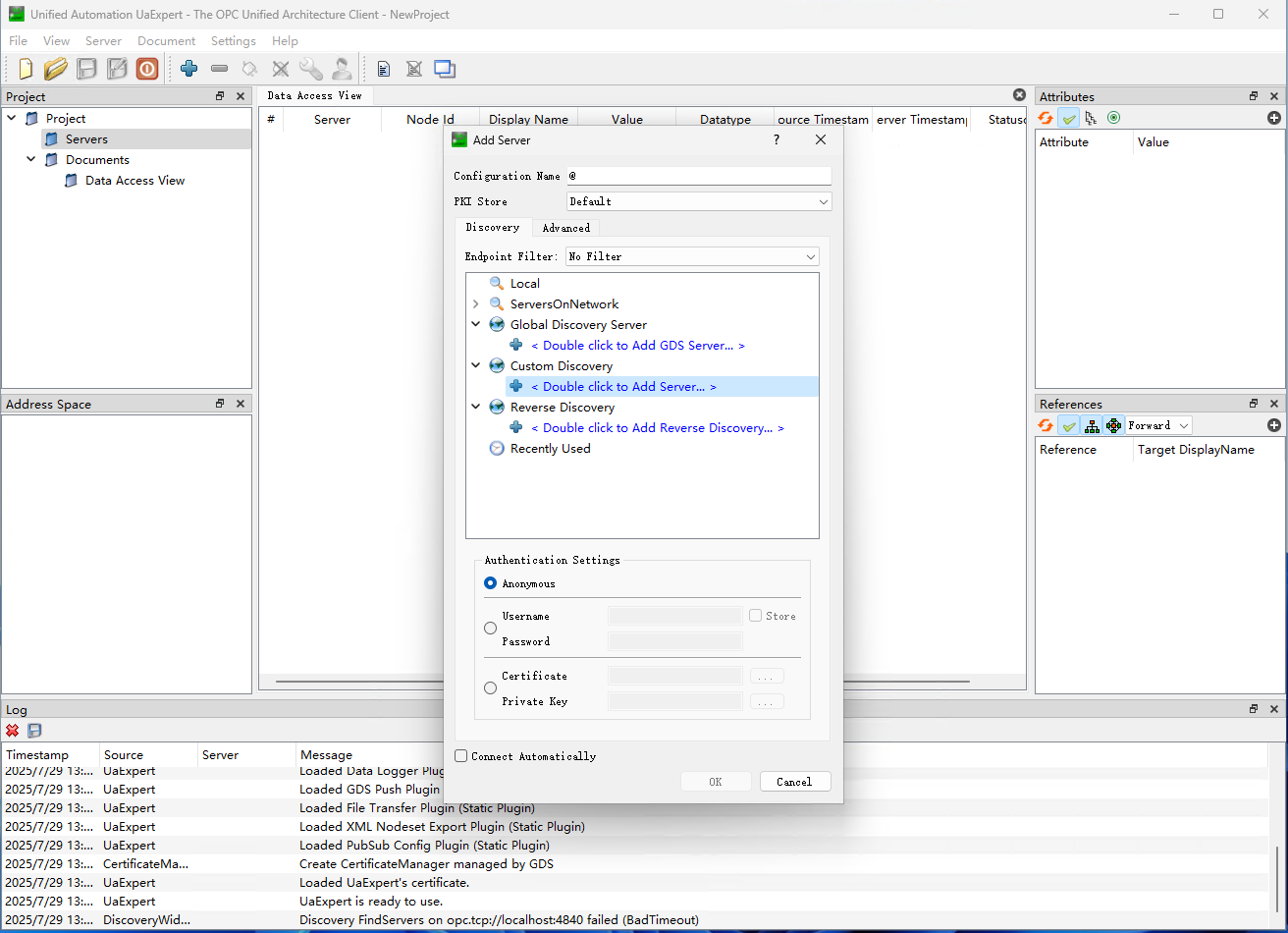

第三方客户端可以复制该地址直接连接至opcua server服务，以UaExpert为例。

opcua配置-8

opcua配置-9

连接成功后，即可看到连接信息。

opcua配置-10

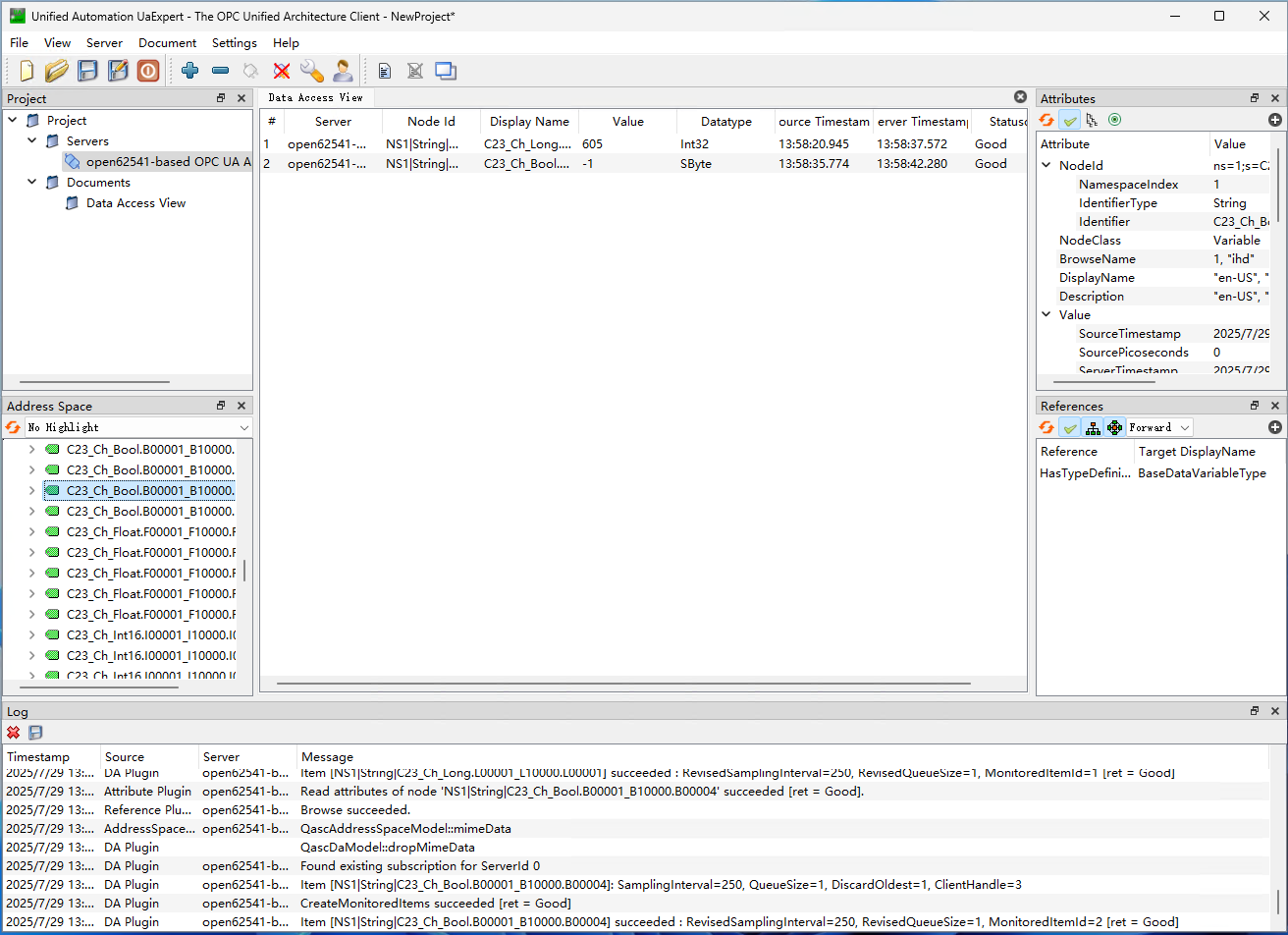

在UaExpert左下角可以看到通过客户端配置的tag点列表。

opcua配置-11

3.9.6 以前的版本

1.安装OPCUA Server

实时数据库V3.7.5版本安装完成，自带OPCUA数据发布服务hdopcua。该服务运行在iHyperDB数据库服务端。实时数据库V3.7.5版本安装完成后，需要对配置文件hdopcua.xml部分参数根据项目实际情况进行修改。

ihdopcua数据发布服务的配置文件hdopcua.xml保存在ihyperdb\executable_x64 下，配置文件如下：

<?xml version="1.0" encoding="utf-8"?>

<Cfg>

</Cfg>

参数说明：

TargetHD：目的ihd配置；

❖mainip：主机IP，安装后请照实修改；

❖mainport：主机端口，默认为“5673”；

❖backupip：备机IP，如有可照实填写；

❖backupport：备机端口，默认为“5673”；

hdopcua：opcua服务相关配置；

❖opcuaport：opcua服务发布端口号，默认为“4430”，opcua服务发布的ip地址即为本机ip地址；

❖cyclerate：从opcua数据发布服务获取数据的周期时间，单位为ms。

2.通过Excel插件配置修改Tag点表，批量方式修改OPCUA发布状态。

实时数据库中tag点是否开启opcua发布，是通过修改tag点表中“保留参数1”项目值来定义。值为“0”表示不通过opcua发布，值为“1”表示可通过opcua发布。

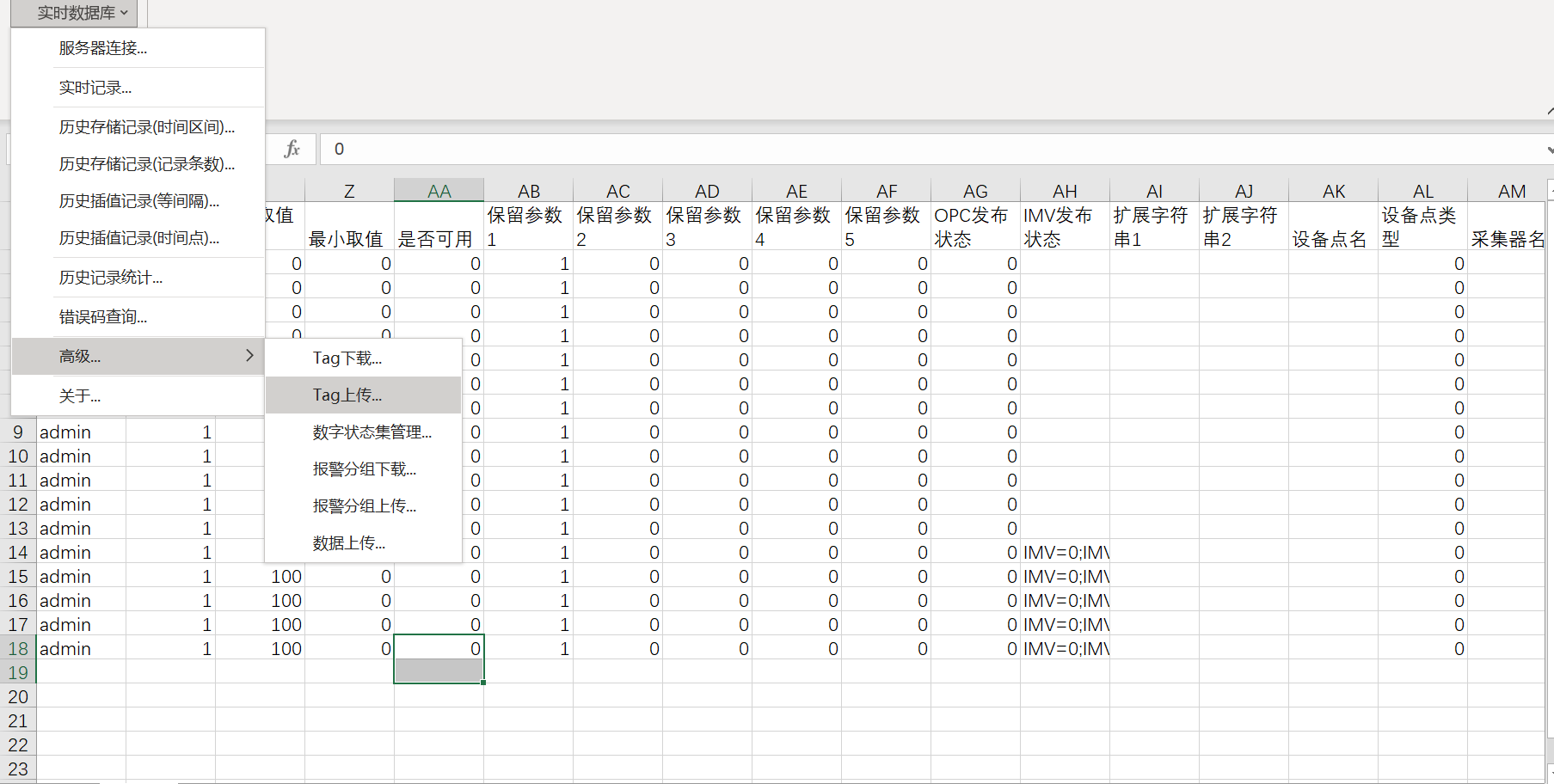

1)通过excel插件，点击下载tag点表到本地；

iHD_OPCUA_SERVER 01

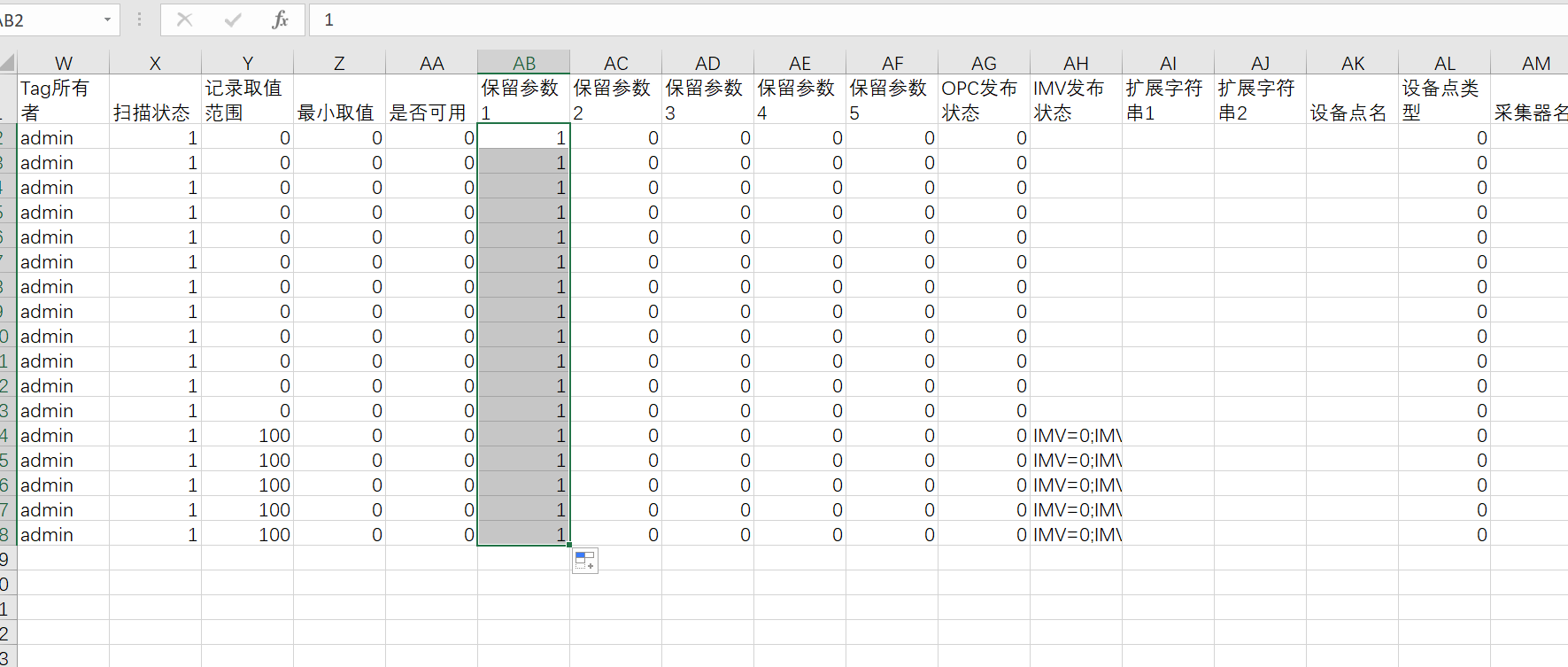

2)将需要进行opcua发布的tag点属性列中的“保留参数1”，修改值为“1”；

iHD_OPCUA_SERVER 02

3)完成修改后，重新上传tag点表；

iHD_OPCUA_SERVER 03

3.启用hdopcua数据发布服务

点击目录下的“数据节点服务管理工具”，如下图：

iHD_OPCUA_SERVER 04

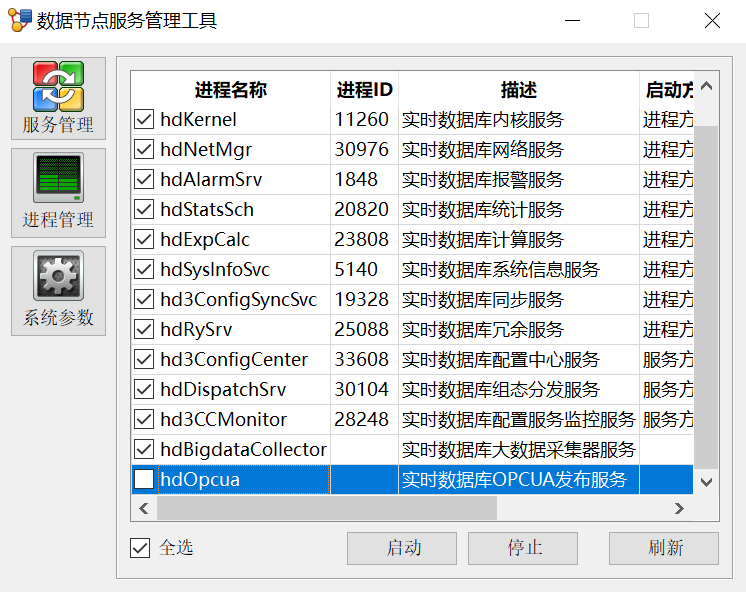

在数据节点服务管理工具的“进程管理”中可查看实时数据库OPCUA发布服务（hdOpcua）状态，以及启动/停止服务，如下图：

iHD_OPCUA_SERVER 05

4.通过第三方opc客户端（Softing OPC Client）测试连接

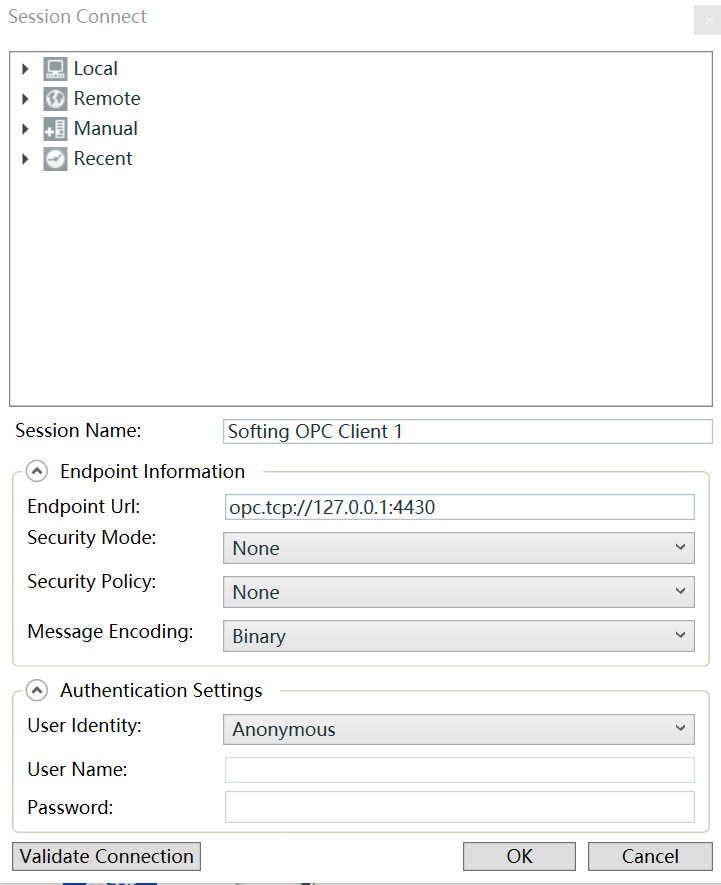

打开Softing OPC Client，点击左侧add session选项，在弹出的对话框中，Endpoint Url输入框中输入连接的opcua服务地址，如下图所示：

iHD_OPCUA_SERVER 06

Endpoint Url填写我们OPCUA SERVER的地址，如第三方opc客户端安装运行于服务器本地，则该项参数可以写作“opc.tcp://127.0.0.1:4430”；如果运行在异地，则该项参数可以写作“opc.tcp://opcua服务器ip:4430”。

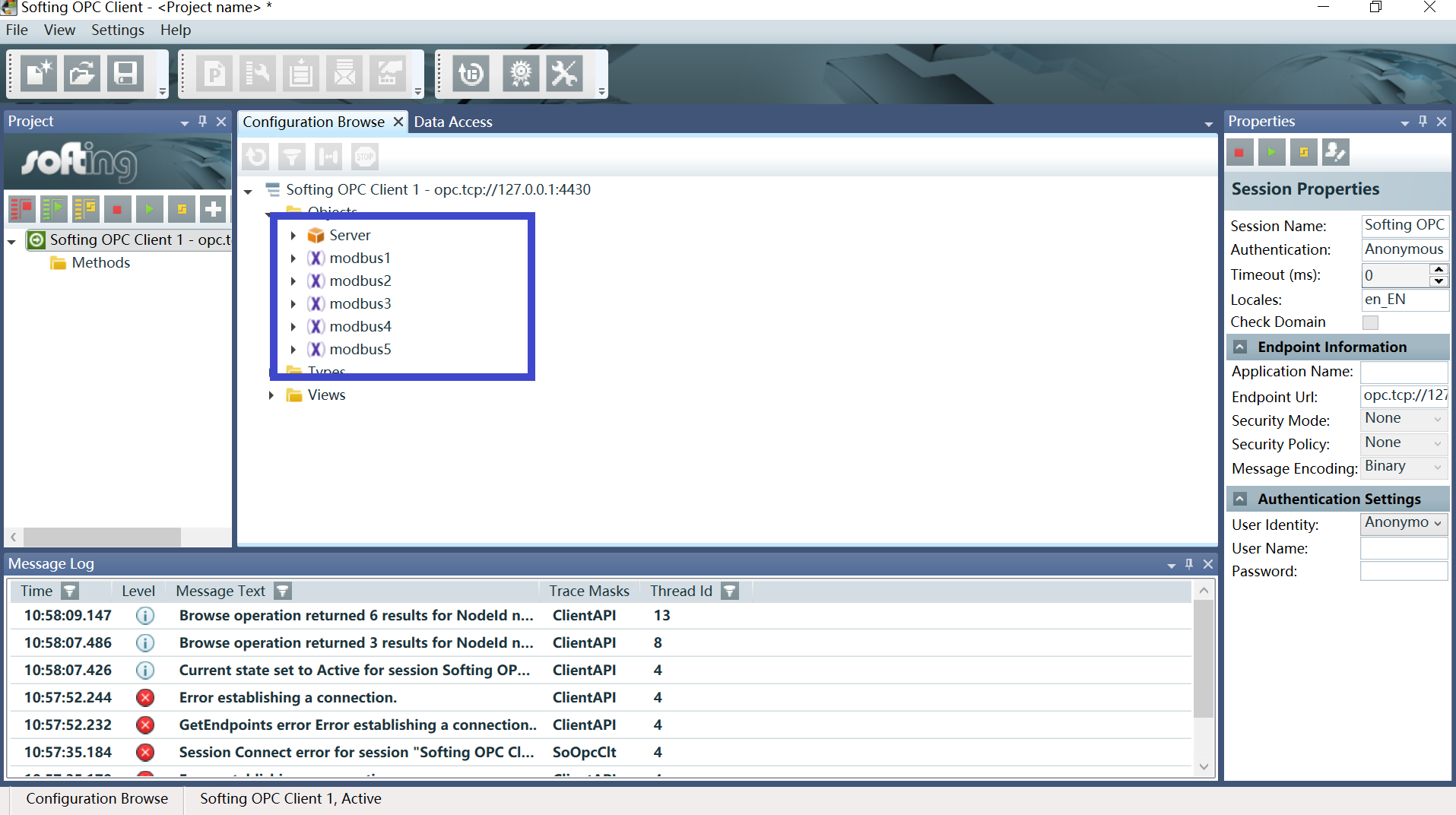

点击ok后，如果连接正常，可以在服务的Objects选项下看到该opcua服务中发布的tag点，如下图：

iHD_OPCUA_SERVER 07

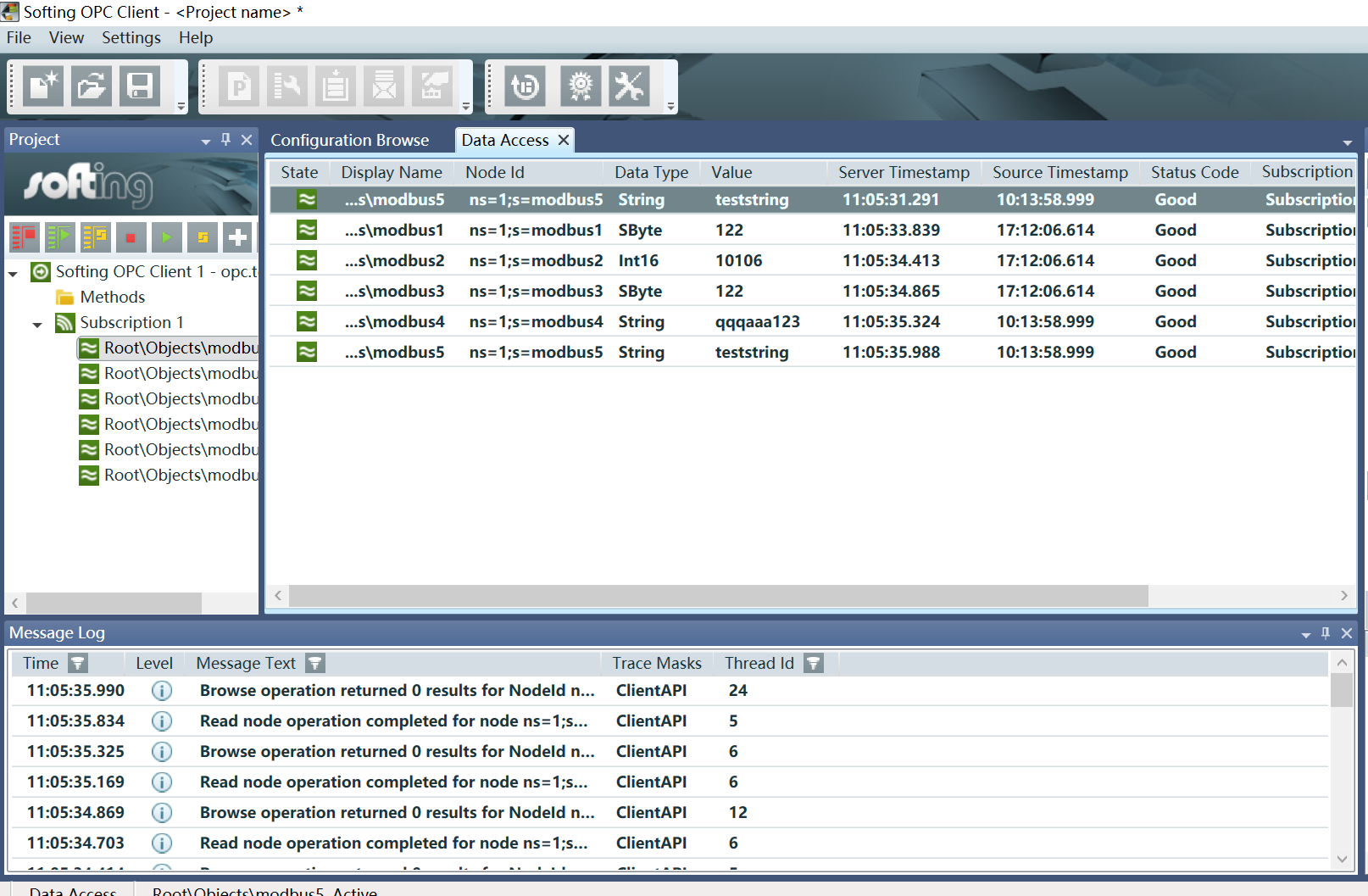

通过双击上图相应tag点，可以订阅相应tag点的实时记录值，在DataAccess选项下可以查看相应tag点的实时记录值，其中Source Timestamp对应ihd中的时间戳。如下图所示：

iHD_OPCUA_SERVER 08

5.通过iPlat-BA OPCUA 驱动测试连接

1)添加OPCUA驱动

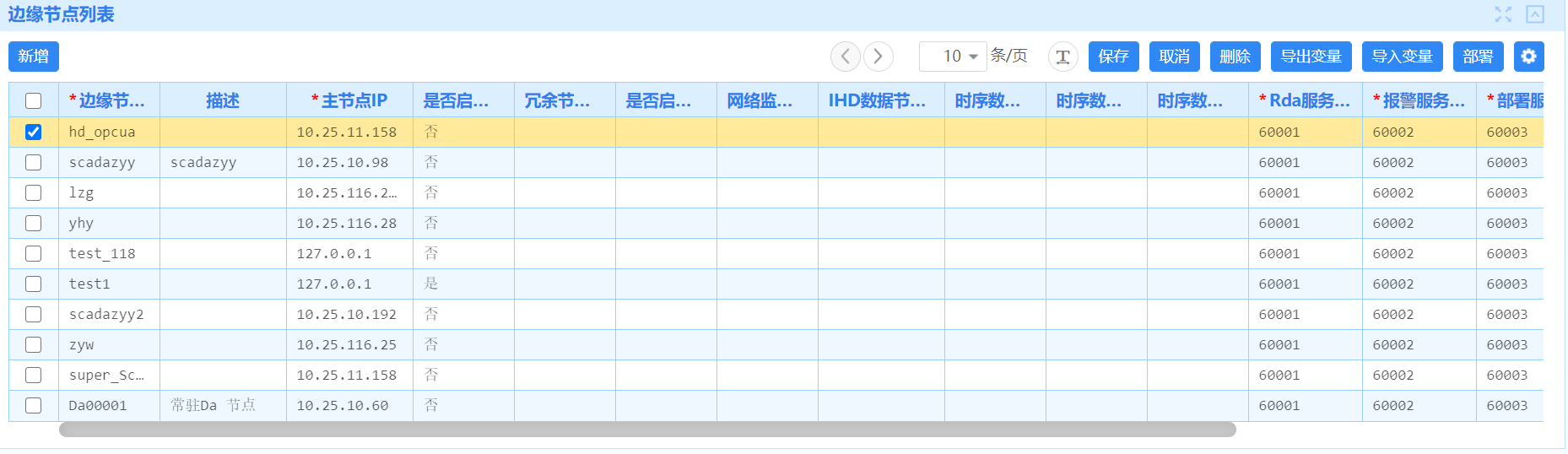

首先，配置好相应的iPlat-BA SCADA节点。

iHD_OPCUA_SERVER 09

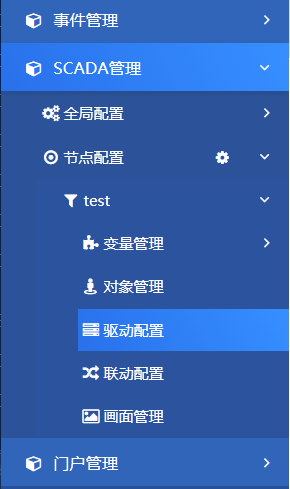

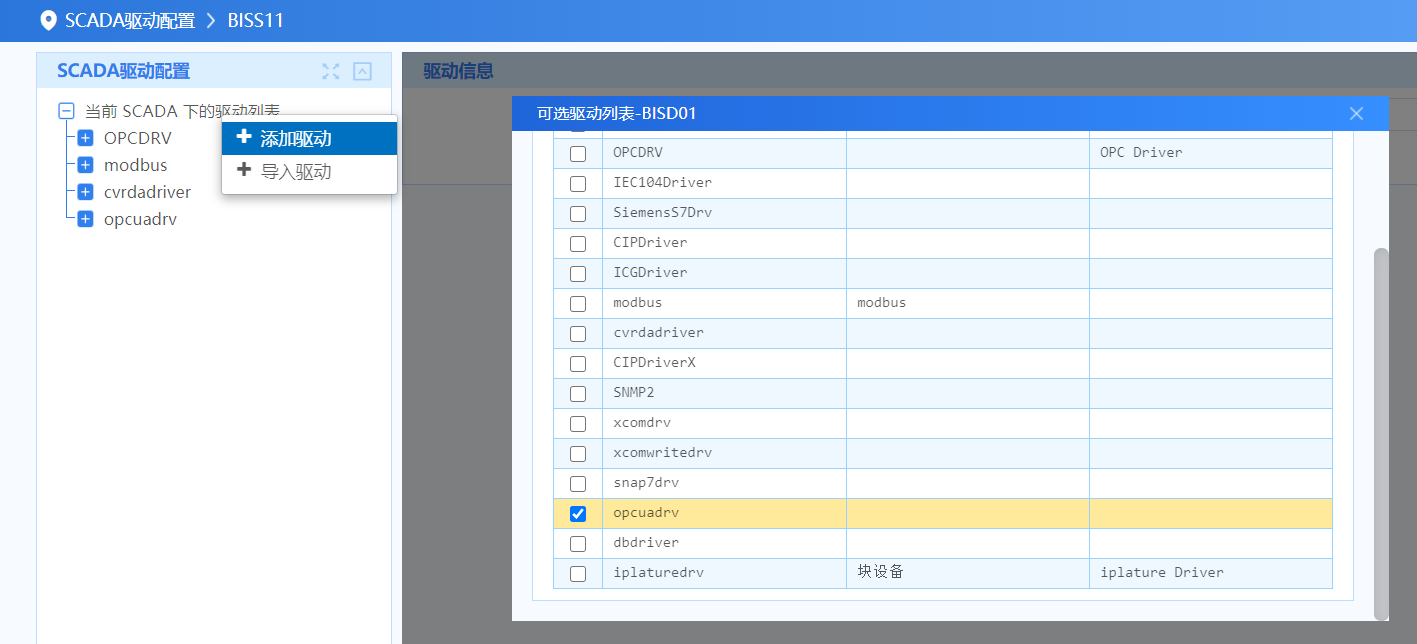

点击SCADA节点下的“驱动配置”，进入驱动配置页面。鼠标置于页面的左上方，如下图，可以看到“添加驱动”的按钮，点击“添加驱动”，弹出可用驱动的选择对话框，在可用驱动列表中，选择OPCUA驱动所对应的“opcuadrv”，然后点击“确定”。

iHD_OPCUA_SERVER 10

签出该驱动，点击“保存”按钮。

iHD_OPCUA_SERVER 11

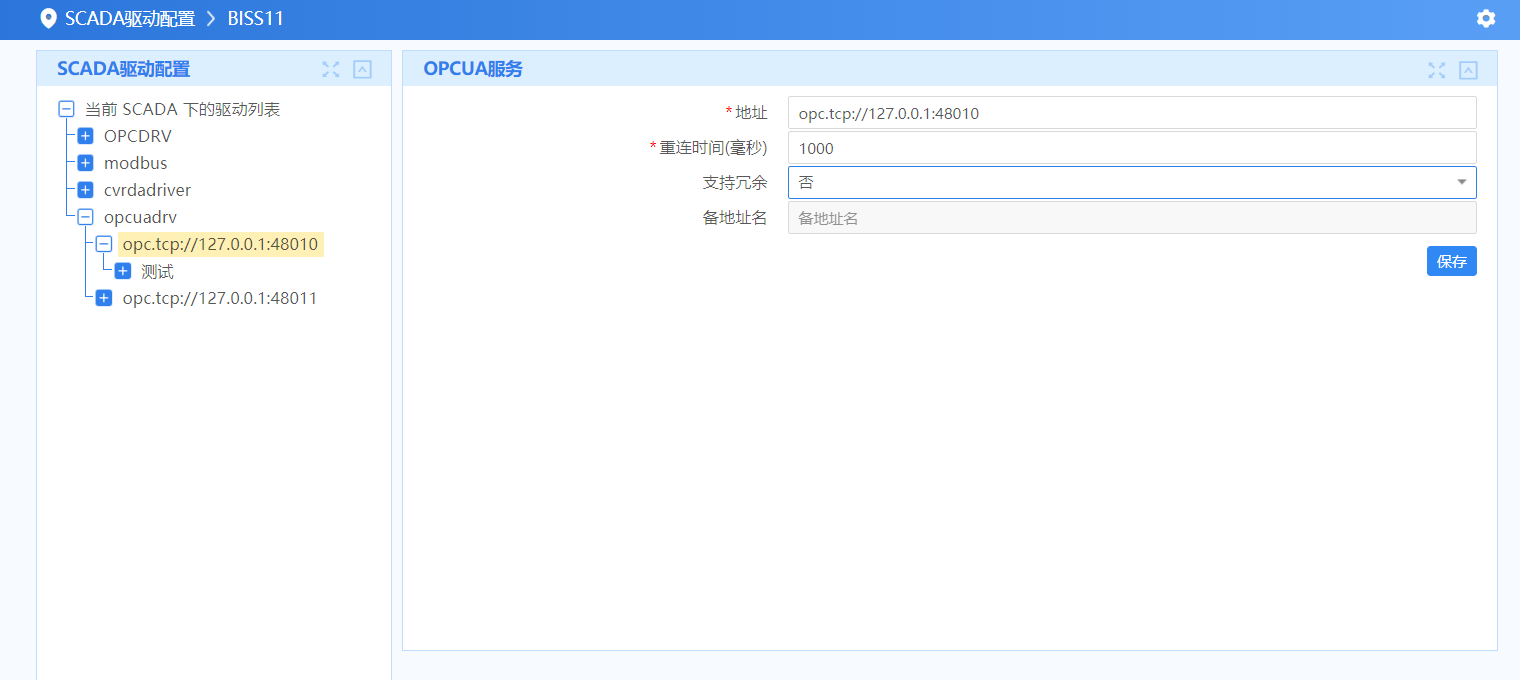

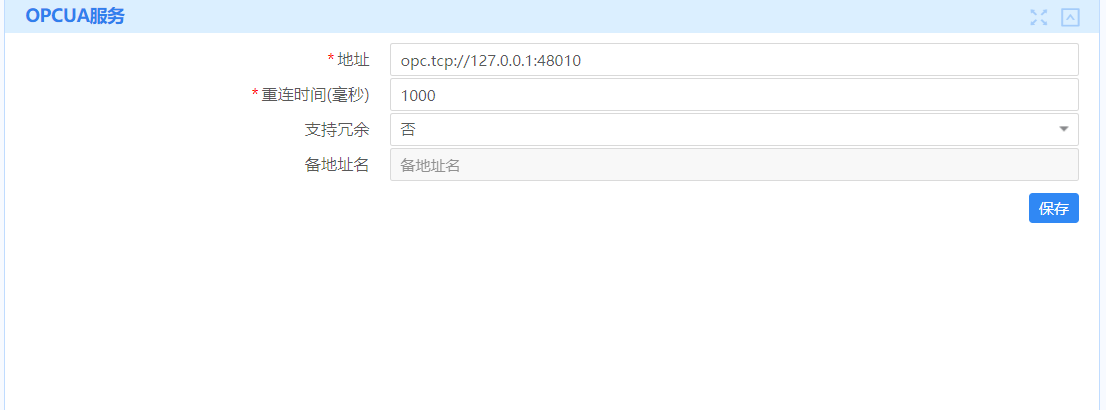

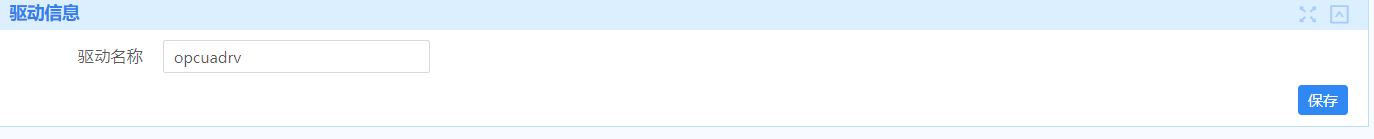

弹出OPCUA驱动配置的主界面，填写opcua服务器地址，保存并签入已修改配置。

iHD_OPCUA_SERVER 12

2)服务器配置

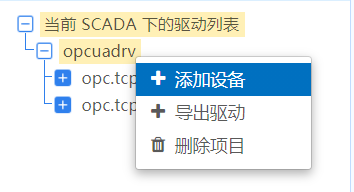

添加服务器。在驱动配置界面上，右键点击树控件列表中的驱动名称节点，弹出右键菜单，选择“添加设备”，如下图：

iHD_OPCUA_SERVER 13

在点击了“添加服务器”之后，会弹出“添加OPCUAServer”的对话框，在这个对话框中，填写opcua服务器的信息：

iHD_OPCUA_SERVER 14

3)组配置

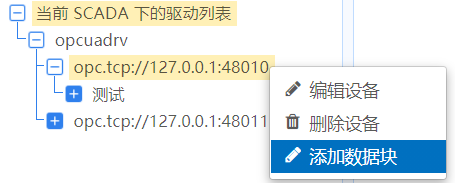

在驱动配置界面上，右键点击树控件列表中的服务器名称节点，弹出右键菜单：

iHD_OPCUA_SERVER 15

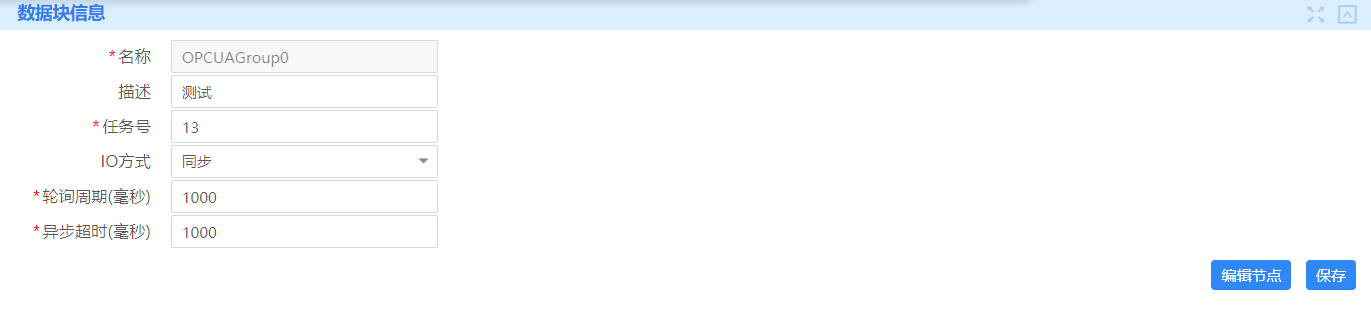

选择“添加数据块”，弹出组配置对话框：

iHD_OPCUA_SERVER 16

填写相应参数，参数说明：

❖名称：不能为空，且不能重复。可输入1-31个字符；

❖描述：可输入0-63个字符；

❖任务号：

❖IO方式：包含异步和同步两个选项；

❖轮询周期：只在I/O方式为同步读取时可配，为OPCUA客户端到服务器读数据的周期。在1ms-24H之间，必须是100的正整数倍。默认值：同步时值为1秒；异步时值为50秒。

❖异步超时：只在I/O方式为异步读取时可配，在1ms-24H之间，必须是100的正整数倍。值必须大于轮询周期。默认值:1000秒。

以上，完成配置，点击保存按钮，系统增加该组。

4)节点配置

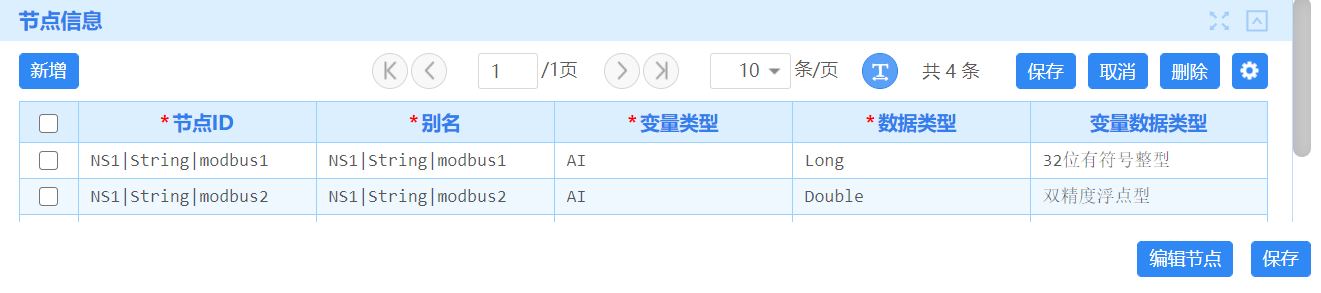

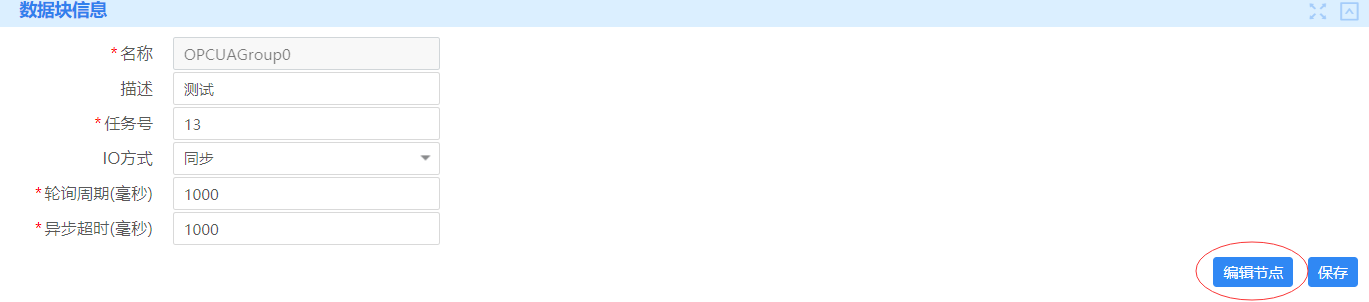

a)在驱动配置界面，左键点击树控件列表中的组名称节点，弹出设备信息：

iHD_OPCUA_SERVER 17

b)选择“编辑节点”选项，弹出节点对话框：

iHD_OPCUA_SERVER 18

c)点击“节点ID”左上方的“增加”按钮，系统会将该节点添加到界面右侧的列表中。可以使用ctrl或者shift键选择多个点进行批量添加。

d)在列表中，选择一条或多条记录，右上方删除按钮可用，点击“删除确定”弹出删除对话框，选择确定从列表中删除。可以使用ctrl或者shift键选择多个点进行批量删除。

e)点击保存按钮，将界面列表中的记录保存，并显示在界面列表中。

注意：节点ID即变量的地址，格式为：NS1|String|***，***表示ihd中的tag点名称。变量类型与数据类型请根据实际类型进行选择。

5)OPCUA变量配置

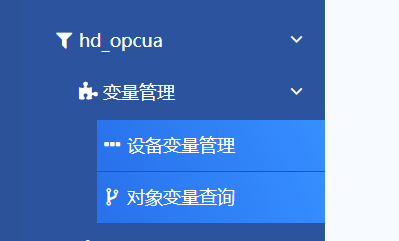

配置好opcuadrv的驱动后，需要在驱动的设备变量管理中添加相应变量，见下图：

iHD_OPCUA_SERVER 19

变量也可以通过excel文件批量导入导出，见下图：

iHD_OPCUA_SERVER 20

注意：变量的名称即为ihd中tag点名称，变量地址格式为NS1|String|***，***表示ihd中的tag点名称。注意变量类型与ihd数据类型的匹配。

6)驱动配置文件 opcuadrv.xml 如下：

<?xml version="1.0" encoding="GB2312" ?>

</device>
