组态回放
|
组态回放 |
|
●控件方式使用组态回放
组态回放功能需要在组态画面添加hdZTPlay控件，通过该控件可以切换历史数据回放和实时数据显示2种模式，切换操作对当前画面运行的客户端有效，建议在导航栏等bsp画面中添加。

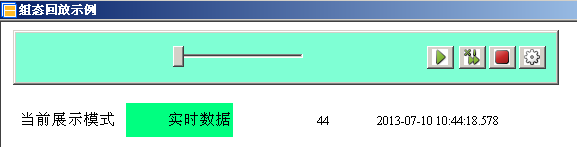

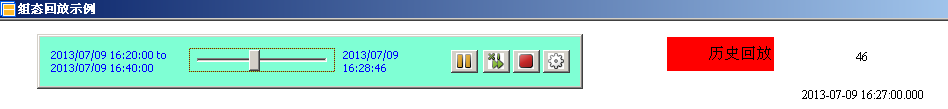

下面是2个效果图：

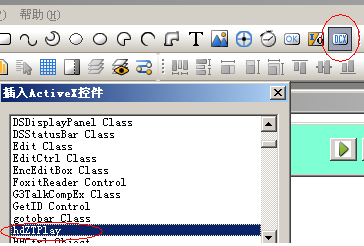

组态编辑中添加ocx控件如下：
注意在组态画面上拖动设置控件合适的大小。

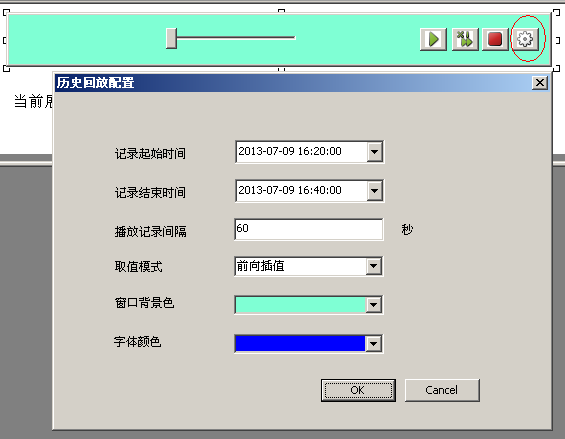

编辑状态下双击控件上的配置按钮，可以设置回放控件默认属性：
配置回放控件上面操作完成就可以了。
另外回放控件提供GetMode()函数供组态脚本调用，获取当前回放模式，返回值为零时表示实时数据显示模式，值为1时表示历史数据回放模式。
组态画面运行时回放控件的按钮可以控制启动和暂停回放、回放快进倍速、停止回放、动态设置回放参数。回放进度条左侧显示当前回放起止时间，右侧显示当前回放时间，拖动进度条可以调整当前回放进度。
● 脚本方式使用组态回放
▪方法
组态回放提供一些列的方法，通过调用方法实现界面回放配置与控制。
✓方法说明
方法名称 |
函数说明 |
参数说明 |
GetStartTime |
获取开始时间 |
输入：空 返回值：字符串组态回放的开始时间 默认值：为当前时间往前一小时 |
SetStartTime |
设置开始时间 |
输入：组态回放的开始时间,格式为 yyyy-mm-dd hh:mm:ss 返回值：参数正确，返回0，否则，返回错误码 约束：开始时间要小于结束时间 |
GetEndTime |
获取结束时间 |
输入：空 返回值：组态回放结束时间 默认值：当前时间 |
SetEndTime |
设置结束时间 |
输入：组态回放的结束时间，格式同开始时间 返回值：字符串同开始时间 约束：结束时间必须大于开始时间 |
GetPlaySeg |
获取历史数据播放间隔 |
返回值：整型值历史数据播放的间隔 默认值：5秒 |
SetPlaySeg |
设置历史数据播放间隔 |
输入：播放数据的间隔秒数 返回值：如果设置成功为0， 否则返回错误码 约束：不能小于等于0，也不能大于结束时间减去开始时间的间隔 |
GetPlayTimeSec |
获取回放控件游标位置的时间 |
输入：空 返回值：long型 ，显示的是从1970年1月1日到现在的秒数。 |
GetValueMode |
获取取值模式 |
输入：空 返回值：整形0或者1 0表示前向插值，1表示线型插值 默认值：0，前向插值 |
SetValueMode |
设置取值模式 |
输入：取值模式整形值0 ，或者1 返回值：成功为0，否则错误码 约束：只能是0， 1 |
GetBackColor |
获取控件背景颜色 |
输入：空 返回值：控件背景颜色的RGB整形值 默认值：黑色 |
SetBackColor |
设置控件背景颜色 |
输入：vb中直接使用RGB函数 返回值：0 约束：无 |
GetTextColor |
获取控件上字体颜色 |
输入：空 返回值：控件字体颜色的RGB整形值 默认值：白色 |
SetTextColor |
设置控件上字体颜色 |
输入：vb中直接使用RGB函数 返回值：0 约束：无 |
Play |
播放 |
无 |
Pause |
暂停 |
无 |
Stop |
停止 |
无 |
ReSetPlayTime |
重新设置播放节点 |
输入：整型值 返回值：设置成功为0，否则错误码 约束：0-100之间 |
SpeedUpPlay |
加速播放 |
输入：整型值 返回值：设置成功为0，否则错误码 约束：只能是1，2，4，8，16，32，1表示加速1倍，2表示加速4倍，32表示加速速率为1 默认值：1 |
GetMode |
获取回放模式 |
输入：空 返回值：整形 ，0表示实时数据回放，1表示历史数据回放 |
✓方法在Vb中脚本编写样例：
❖获取组态回放的配置数据
在Test.bsp中添加4个IO控件，分别为IOStartTime, IOEndTime, IOPlaySeg, IOValueMode,添加2个矩形控件RectangleBGColor，RectangleTextColor；添加一个按钮BsButtonSet,在脚本中添加按钮的Onclick事件，编辑脚本如下：
Sub BSButtonSet_OnClick() 'get config data IOStartTime.Text = ZTPLAYCONTROL5.GetStartTime IOEndTime.Text = ZTPLAYCONTROL5.GetEndTime IOPlaySeg.Text = ZTPLAYCONTROL5.GetPlaySeg IOValueMode.Text = ZTPLAYCONTROL5.GetValueMode RectangleBGColor.FillColor ZTPLAYCONTROL5.GetBackColor RectangleTextColor.FillColor = ZTPLAYCONTROL5.GetTextColor End Sub |
❖设置组态回放的参数
在Test.bsp中再添加4个windows的标准Edit控件，分别为EditStartTime, EditEndTime, EditPlaySeg, EditValueMode, EditBGColor,以及 EditTextColor,编辑脚本如下：
Sub BSButtonSet_OnClick() 'get old config data IOStartTime.Text = ZTPLAYCONTROL5.GetStartTime IOEndTime.Text = ZTPLAYCONTROL5.GetEndTime IOPlaySeg.Text = ZTPLAYCONTROL5.GetPlaySeg IOValueMode.Text = ZTPLAYCONTROL5.GetValueMode RectangleBGColor.FillColor ZTPLAYCONTROL5.GetBackColor RectangleTextColor.FillColor = ZTPLAYCONTROL5.GetTextColor
'set new config data 'set start time If EditStartTime.WindowText<> "" Then IOStartTime.Text = EditStartTime.WindowText End If nRet = ZTPLAYCONTROL5.SetStartTime(IOStartTime.Text) If nRet <> 0 Then MsgBox "Start time Invalid" End If
'set end time If EditEndTime.WindowText <> "" Then IOEndTime.Text = EditEndTime.WindowText End If nRet = ZTPLAYCONTROL5.SetEndTime(IOEndTime.Text) If nRet <> 0 Then MsgBox "End Time Invalid" End If
'set Play seg Dim nPlaySeg strPlaySeg = IOPlaySeg.Text nPlaySeg = Int(strPlaySeg) temp = EditPlaySeg.WindowText If temp <> "" Then strPlaySeg = EditPlaySeg.WindowText nPlaySeg = Int(strPlaySeg) End If nRet = ZTPLAYCONTROL5.SetPlaySeg(nPlaySeg) If nRet <> 0 Then MsgBox "Play Seg Invalid" End If
'set Value mode Dim nValueMode strValueMode = IOValueMode.Text nValueMode = Int(strValueMode) If EditValueMode.WindowText <> "" Then strValueMode = EditValueMode.WindowText nValueMode = Int(strValueMode) End If nRet = ZTPLAYCONTROL5.SetValueMode(nValueMode) If nRet <> 0 Then MsgBox "Value Mode Invalid" End If
'set back color If EditBGColor.WindowText <> "" Then strcolor = Split(EditBGColor.WindowText, ",", -1, 1) RectangleBGColor.FillColor = RGB(strcolor(0),strcolor(1),strcolor(2)) End If ZTPLAYCONTROL5.SetBackColor RectangleBGColor.FillColor
'set Text color parse RGB value If EditTextColor.WindowText <> "" Then strcolor = Split(EditTextColor.WindowText, ",", -1, 1) RectangleTextColor.FillColor = RGB(strcolor(0),strcolor(1),strcolor(2)) End If ZTPLAYCONTROL5.SetTextColor RectangleTextColor.FillColor End Sub |
❖播放，暂停，停止，加速, 重新设置播放节点
在Test.bsp中加入五个按钮，BSButtonPlay, BSButtonPause, BSButtonAccelerate BSButtonStop，BSButtonReSet，添加EditRate, 和EditPercent输入框，在脚本编辑中添加5个按钮的On_click事件：
Sub BSButtonPlay_OnClick() ZTPLAYCONTROL5.Play End Sub
Sub BSButtonPause_OnClick() ZTPLAYCONTROL5.Pause End Sub
Sub BSButtonAccelerate_OnClick() rate = EditRate.WindowText nRate = Int(rate) nRet = ZTPLAYCONTROL5.SpeedUpPlay( nRate) If nRet <> 0 Then MsgBox "加速速率输入不合法" End If End Sub
Sub BSButtonStop_OnClick() ZTPLAYCONTROL5.Stop End Sub
Sub BSButtonReSet_OnClick() percent = EditReSetPlayTime.WindowText nPer = Int(percent) nRet = ZTPLAYCONTROL5.ReSetPlayTime(nPer) If nRet <> 0 Then MsgBox "设置新的播放节点的值不正确在0-100之间" End If End Sub |
❖获取回放控件游标位置的时间

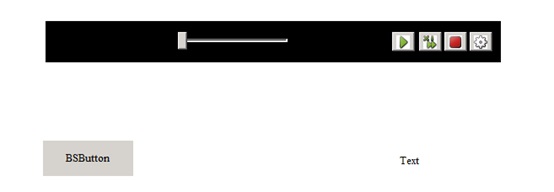

画面布局如下，目标是通过BSButton按钮获取进度条游标位置的时间，并显示在TEXT处：
脚本如下：
Sub BSButton3_OnClick() Text2.Text = ZTPLAY1.GetPlayTimeSec() End Sub |

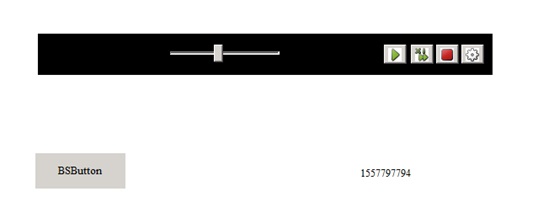

效果如下：
所取得的结果为从1970年1月1日0点0分0秒到游标所在处的秒数，可以折算成游标所处时间，也可以结合GetStartTime()函数，从而计算已播放的时间。
▪事件
✓事件说明
事件名称 |
事件说明 |
ModeChange |
当回放模式变化的时候触发 |
✓vb脚本编写样例
在Test.bsp中，添加一个Text控件，编辑脚本：
Sub ZTPLAYCONTROL5_ModeChange() Text23.Text = “Hello” End Sub |
