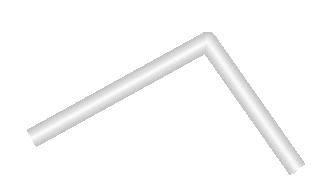

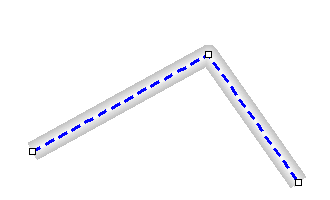

点击按钮或者激活命令“绘图/管道”，按住鼠标左键，在画布上拖出适当的大小，松开鼠标左键可以变换方向，双击鼠标左键表示完成，如下图，想要修改管道的形状或位置，点击管道的中线处进行选中，管道进行拖动时，会出现虚线效果，拖动完毕，恢复正常：

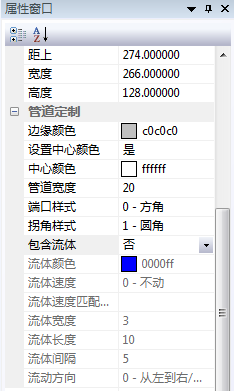

管道的属性在右侧的属性框中设置，如下图：

边缘颜色、中心颜色：管道的渐变色；

管道宽度：设置管道的宽度；

端口样式：管道的端口是方角还是圆角；

拐角样式：拐角是方角还是圆角；

其中，包含流体的选项如果选择 是 则管道如下图：

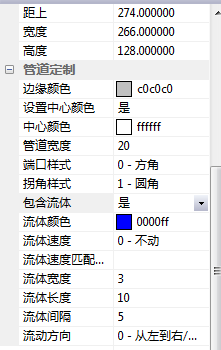

同时管道的流体属性可以进行配置，如下图：

流体颜色：流体的颜色；

流体速度：流体流动的速度；

流体宽度：设置流体的宽度；

流体长度：设置流体的长度；

流体间隔：设置流体的间隔；

流动方向：从左到右/从上到下 或者 从右到左/从下到上

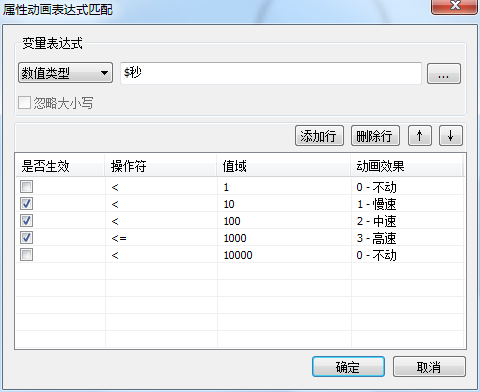

其中，流体速度匹配表达式 配置界面如下图：

表达式执行的顺序从上往下，如果第一条满足了，则不再执行下一条；且如果第一条满足了又选择不生效，则不产生任何效果。

例如，按照上图配置：

表达式的值为0，则动画效果的值直接取0，不产生任何效果；

表达式的值为5，则慢速流动；

表达式的值为50，则中速流动；

表达式的值为500，则高速流动；

表达式的值为5000，则动画效果的值直接取5000，不产生任何效果。

变量表达式中可以选择数值类型和字符串类型，如下图：

如果配置数值类型，操作符中生效的包括：

   等于=   不等于<>   大于>   大于等于>=   小于<   小于等于<=

如果配置字符串类型，可以选择忽略大小写选项，操作符中生效的包括：

   等于=   不等于<>   大于>   大于等于>=   小于<   小于等于<=

   包含contain 如 ab contain a

   不包含not contain 如 ab not contain c

   被包含in 如 a in ab

   不被包含not in 如 c not in ab
