大屏案例：配置并运行大屏幕监控，实现在大屏上对仓库1，仓库2，仓库3的实时监控。其中三个仓库的摄像头分别为CAM1，CAM2，CAM3，监视器分别为M1，M2，M3。



u摄像头和监视器的配置

❖ 在配置摄像头和监视器以前需首先配置视频矩阵和硬盘刻录机，可参考视频案例

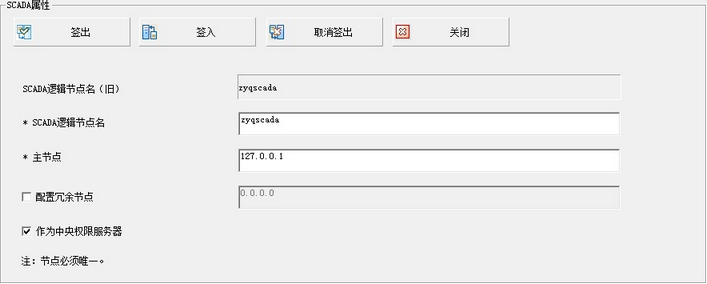

1.配置SCADA节点，保证现在配置的SCADA节点中有一个SCADA节点作为中央服务器存在，如下图，我们选择SCADA节点1作为中央集权服务器

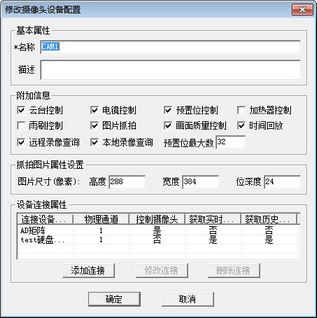

2.参考视频案例，配置三个摄像头，CAM1，CAM2，CAM3。其中三个摄像头的配置如下：



请参考视频案例，将摄像头进行分区，此处我们将三个摄像头都分配到分区一。因为已经配置的摄像头在默认分区，而在默认区的摄像头是没有经过权限分配的。要对摄像头进行权限分配需要先进行视屏权限配置。



3.配置仓库的监视器，M1，如下图



监视器是视频信号的显示设备，用户可以通过监视器直接观察摄像头拍摄的图像。物理通道由实际设备决定。



u大屏端口配置

1.双击并签出SCADA节点下的大屏幕监控系统

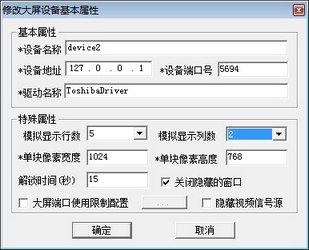

2.在弹出的大屏幕配置界面，点击大屏设备，添加名为device2的设备，设备配置如下：



3.此时，在大屏幕配置界面左边树形结构的的大屏设备下有了该设备



4.视屏端口配置。

点击选中视频端口，再点击添加按钮，弹出“添加视频端口”页面，选择连接视频服务，并选择视频服务监视器名称M1



u组态画面i建立以及运行

1.新建组态画面，点击绘图→ActiveX控件中的iCentroView DisplayWall Control 5.0

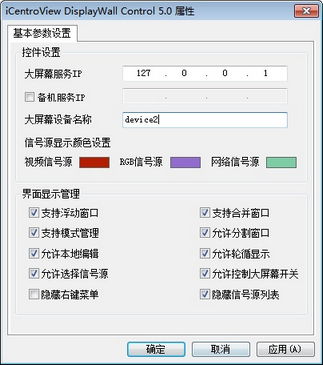

2.对该空间的特殊属性进行配置



3.其中设备名称为我们前边所配置的device2，并且编辑脚本



在默认区的摄像头是没有经过权限分配的。要对摄像头进行权限分配需要先进行视屏权限配置。

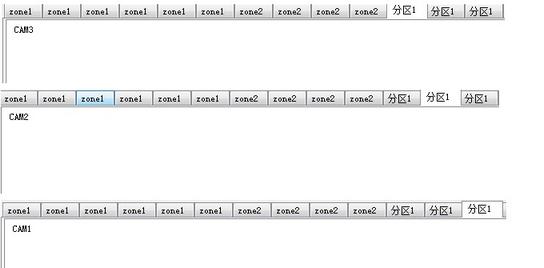

4.在运行的组态画面中可以看到，我们配置好的三个摄像头，都在分区一



5.将配置好的摄像头拉到已经打开的大屏，即可在该块大屏看到摄像头所监控的仓库。
