Navigation:  功能明细 > 数据转储 > 典型案例7-报警点原始数据转储到SQLServer



配置案例：本案例中的关系数据库采用SQLServer（版本为2005及以上），通过在系统管理平台中配置转储，实现将iHyperDB服务器中的报警点原始记录转储到关系数据库的功能。



准备工作：服务端运行正常，客户端报警查询工具可以查询到报警记录。

配置步骤如下：

1.配置转储环境:

对于SQLServer数据库，不需要进行额外的转储环境配置。



2.添加数据库：

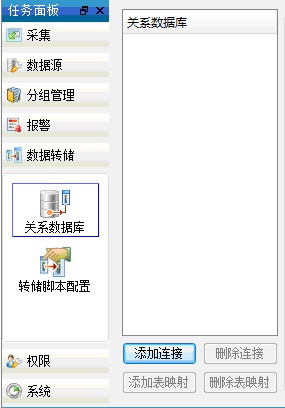

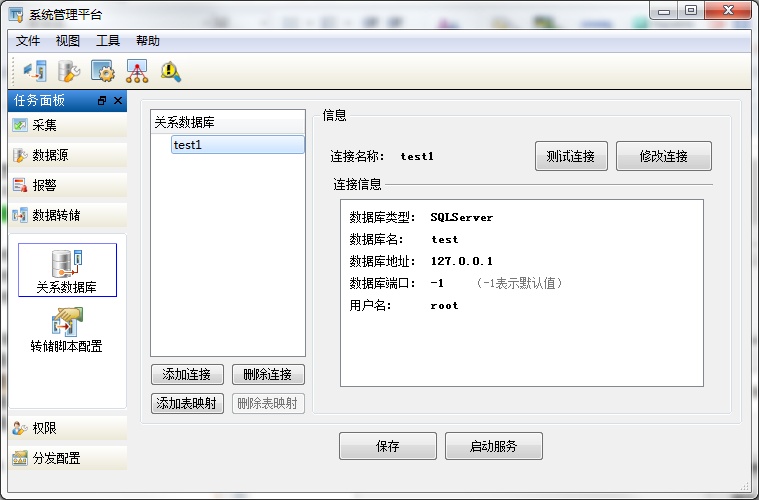

i.在系统管理平台中打开任务面板中数据转储，双击关系数据库，打开转储配置界面。

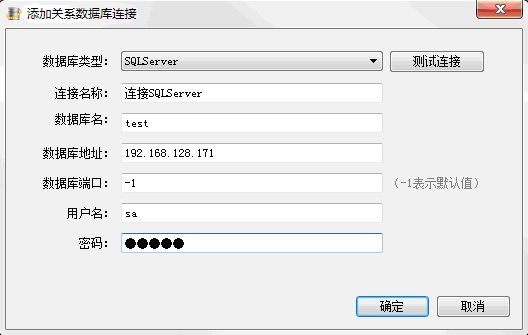

ii.点击添加数据库按钮弹出添加数据库窗口：



其中，数据库类型：目前关系数据库支持MySQL，SQLServer，Oracle和DB2四种类型；

对于SQLServer，有如下几项填写信息：

✓   连接名称：用户自定义连接名称，不得与已有的连接重名；

✓   数据库名：填写要转到的数据库实例的名称，此处SQLServer数据库名称为test；

✓   数据库地址：数据库服务器IP地址或者主机名；

✓   数据库端口：数据库服务器端口（如果使用默认端口，填写-1，否则填写实际端口号）；

✓   用户名和密码：分别是SQLServer数据库自定义的用户名和密码；

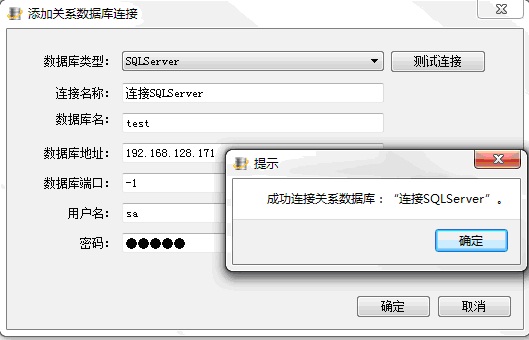

iii.点击测试连接，可以测试能否连接该关系数据库。

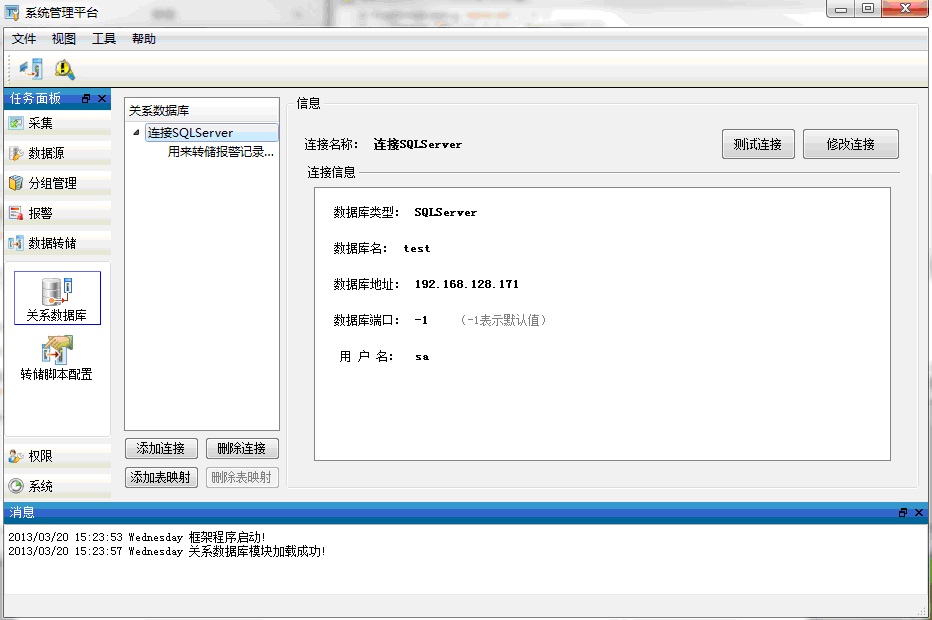

iv.添加关系数据库连接界面点击确定，添加数据库完成。



3.添加表映射

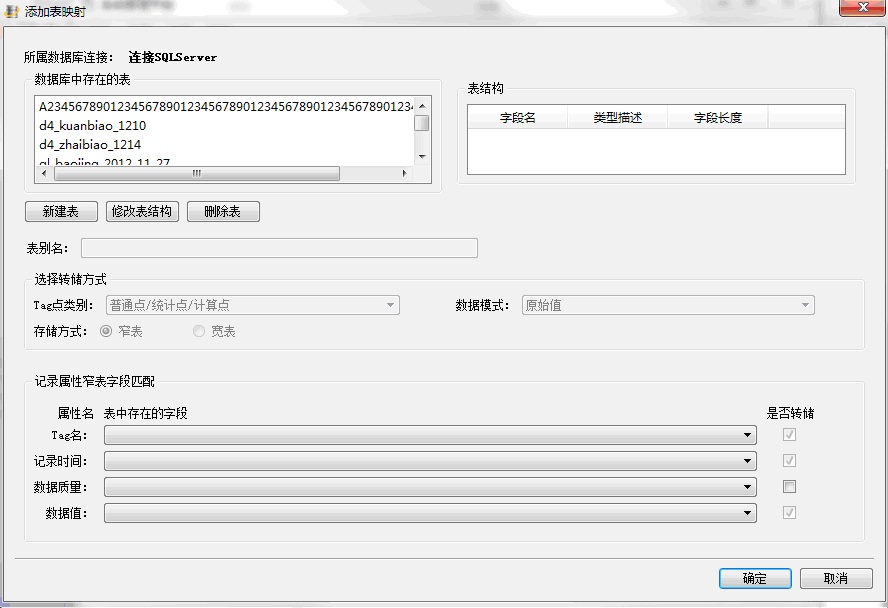

i.选中关系数据库连接名，点击添加表映射按钮，弹出添加表映射窗口。



ii.可以选择已有表或者新建表，本案例中使用有可创建表权限的SQLServer用户，新建一个表。

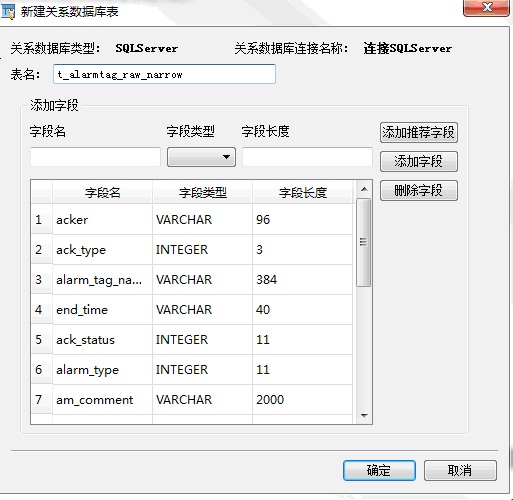

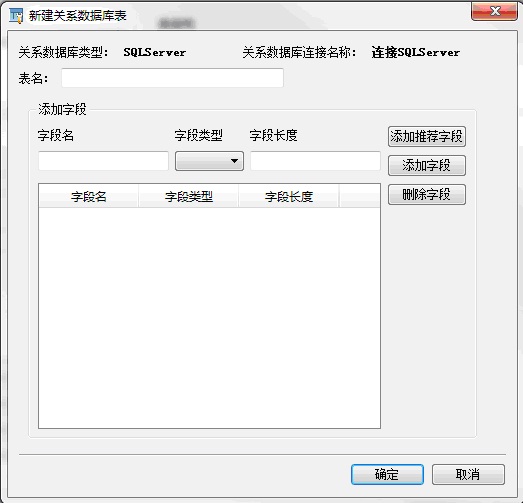

iii.点击浏览表名下方的新建表按钮，弹出窗口如下图所示。



iv.输入表名、添加所需要的字段。字段数量、类型，请参考：字段限制。也可以通过添加推荐字段按钮快速添加字段。此处使用点击添加推荐字段方式。

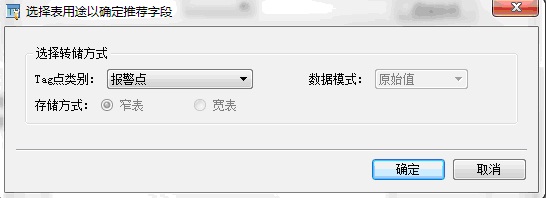

v.选择好转储方式后，点击确定，自动生成新建表所需字段。

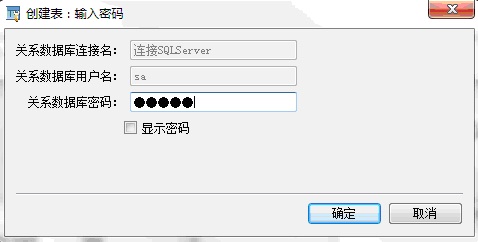

vi.点击确定，输入关系数据库密码，完成新建表。回到添加表映射页面。

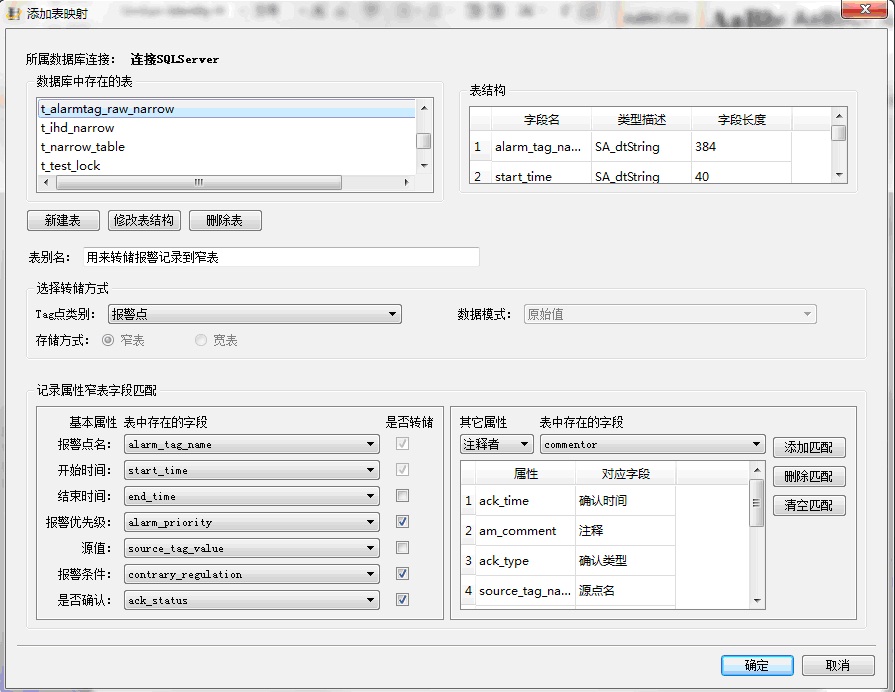

vii.在添加表映射页面，单击新建的表，右端可见该表结构。依次输入表别名，选择转储方式，设置记录属性窄表字段匹配。



viii.单击确定，完成表映射添加。关系数据库树上显示该表映射。



4.新建转储规则

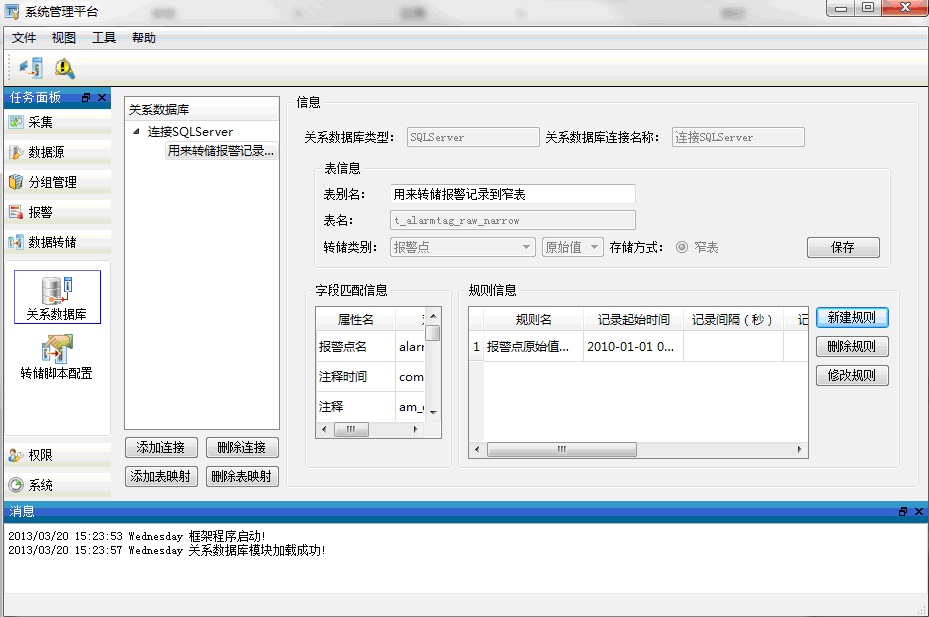

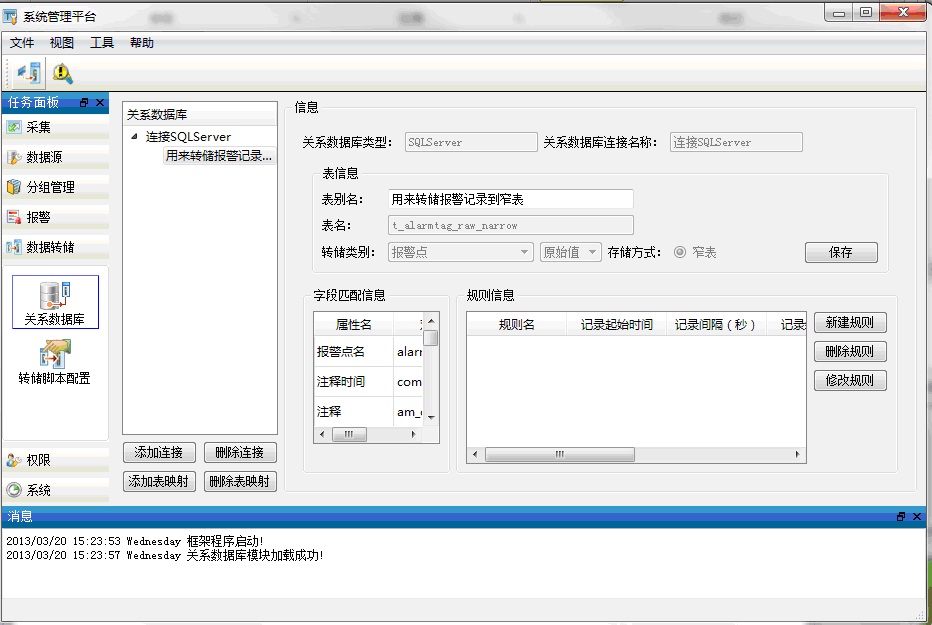

i.点击树上的表别名，界面右方显示表映射信息。

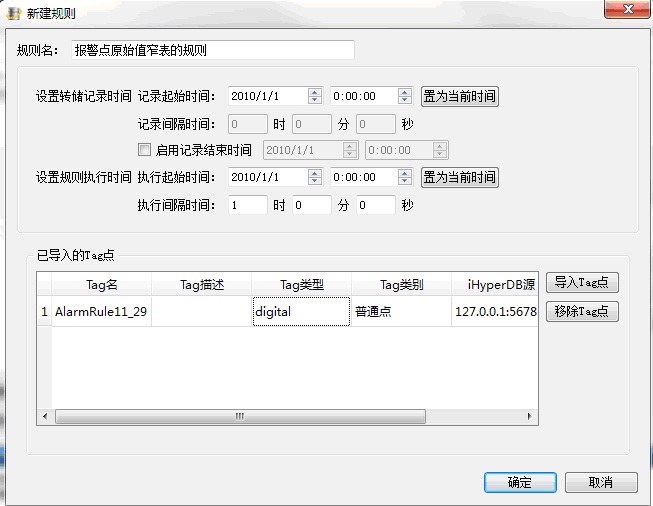

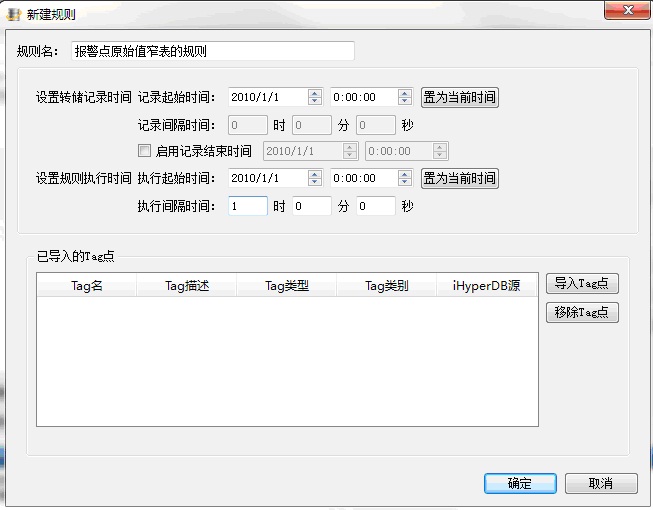

ii.在规则信息框内，点击新建规则按钮，弹出新建规则界面，设置规则名和转储时间。规则时间的意义请查询帮助手册--数据转储部分。

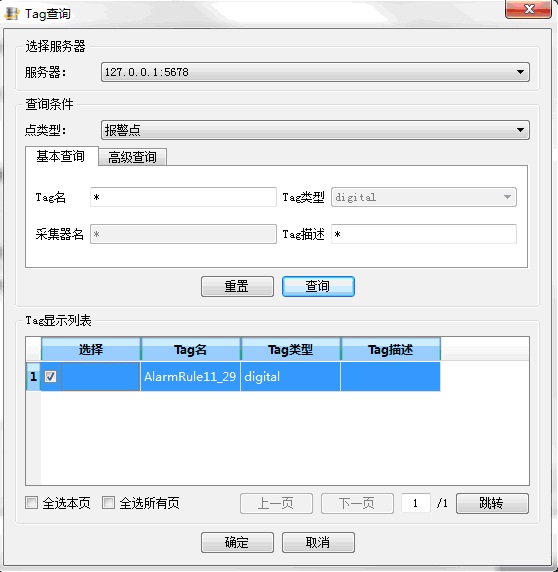

iii.点击导入Tag点按钮，导入要转储记录所属Tag点。



iv.确定后导入选中的Tag 点。



v.单击确定，完成新建规则。



5.开启关系数据库转储进程

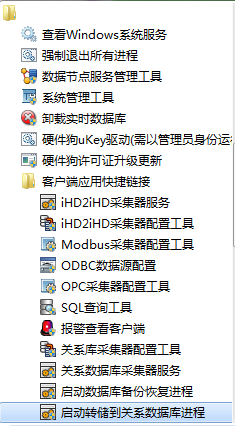

i.在开始菜单中选择启动转储到关系数据库进程选项，会弹出对话框，hdRDBExporter是启动进程还是安装该服务。

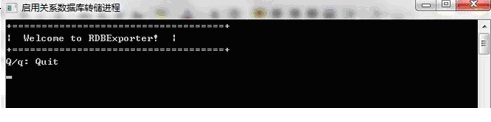

ii.选择启动进程，弹出如下对话框

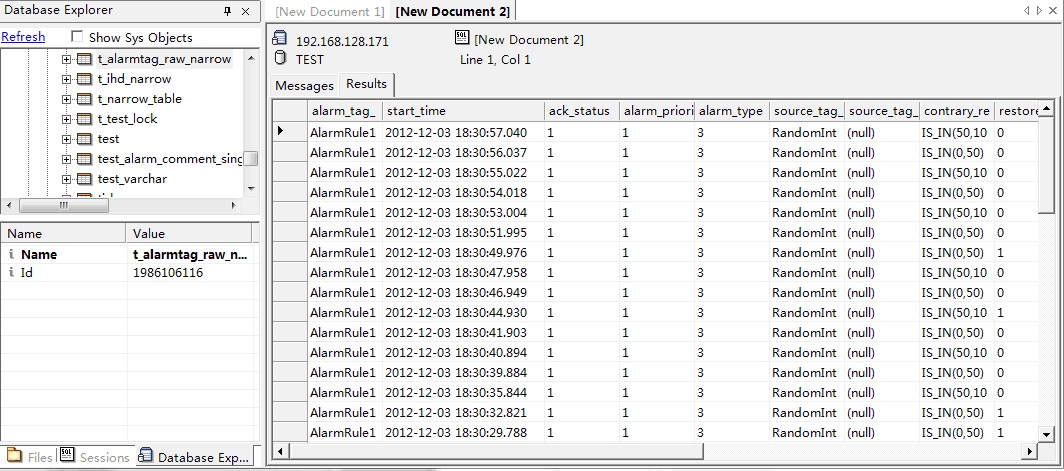

iii.运行上述步骤，即可完成报警点原始数据转储到SQLServer数据库功能。这时我们可以看到转储到关系数据库中的数据。
